长风一拂 万弩齐发
首批4部、历时3年
集结近200名专家
大小100余次讨论会
……
深圳市首批装配式建筑系列地方图集
正式发布！

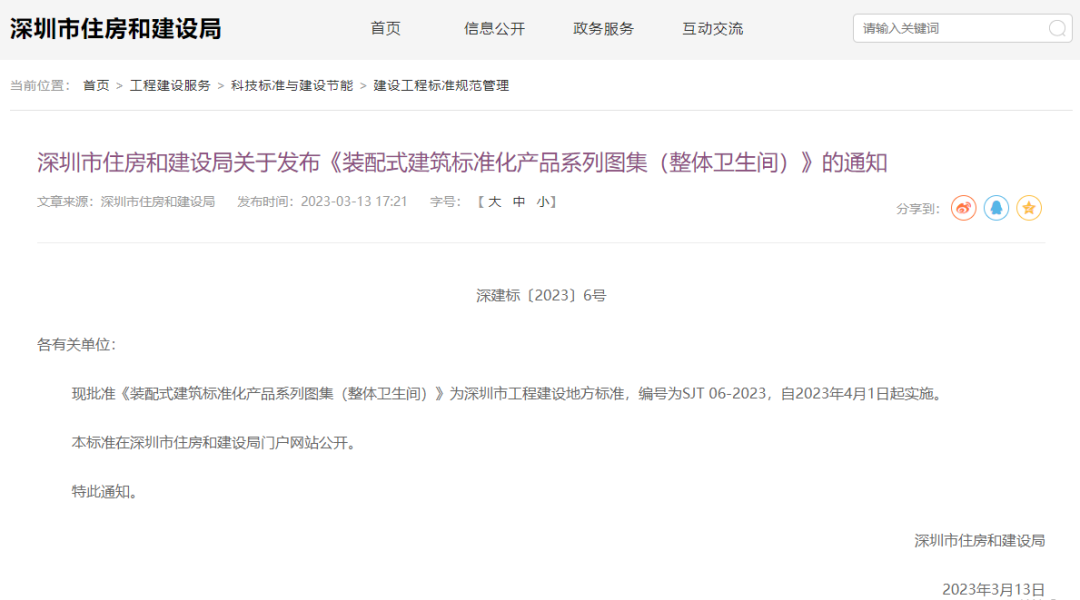

3月13日，深圳市住房和建设局正式发布4本地方标准图集《装配式建筑标准化产品系列图集（预制内墙条板/叠合楼板/预制混凝土楼梯/整体卫生间）》SJT-03\04\05\06-2023（下称《系列图集》），并于2023年4月1日起实施，广受行业关注与好评。
《系列图集》是根据《深圳市住房和建设局关于发布2020年深圳市工程建设标准制定修订计划项目（第一批）的通知》（深建标〔2020〕2号）正式立项，在市住建局全程指导下，得到市工程造价站、市工程建设标准委大力支持，由深圳市建筑产业化协会牵头，联合全产业链力量，根据深圳市装配式建筑发展实际，经调查研究，认真总结实践经验，参考有关标准，并在广泛征求各方意见的基础上编制完成。
以系列图集为牵引
强力构建
新时期深圳装配式建筑
标准化、产品化体系
深度促进行业高质量发展！
步履不停 “圳”在进行时！
▲历时近3年，4本图集齐发
行业筑基：标准化牵引
习近平总书记指出，标准是人类文明进步的成果。
从“车同轨、书同文”，到现代工业规模化生产，都是标准化的生动实践。标准化是工业化规模化生产、产业链上下游协作的基础，新征程上走好新型建筑工业化，必然与工业化、信息化相伴相生，迫切需要发挥标准化的基础性、引领性作用，推动我市现代建筑业高质量发展再上新台阶。
作为“全国首批装配式建筑示范城市”，深圳自2012年便开始了标准化的探索，首开保障性住房标准化系列化研究先河，随着行业持续精进，进一步朝构件标准化、产品化方向深入迈进。2020年，深圳市住房和建设局发布“2020年度深圳市工程建设标准制定修订计划项目（第一批）”，正式立项4部标准化图集，并明确为“装配式建筑标准化产品”。
深圳市建筑产业化协会作为全国成立时间最早、运行时间最长的新型建筑工业化领域行业组织，使命在肩，牵头组建起实力强大、数量庞大的“主管部门+专家大咖+产学研用全产业链”标准编制组，开始了历时三年的攻坚战。
行业集结：全产业链力量共研
发挥行业协会平台优势，深圳市建筑产业化协会依托中建科技、广东中建、华南建材、越发环保四家不同领域的龙头企业，组建起一支涵盖开发、设计、施工、生产、科研的近200人的庞大编制组，同时在每一项图集的关键节点，邀请来自北京、上海、广州等地的权威专家，为《系列图集》严格把关，大小讨论、咨询、评审会超过100场。
● 历时三年
● 编制成员近200人
● 汇聚深圳、大湾区、北京、上海等地智慧
● 超过100场讨论评审会
● 凝结全产业链力量
● 汇聚开发、设计、生产的主流数据
行业先行：国内领先的探索
研究过程中，编制组全面贯彻标准化产品理念，注重结合深圳实际情况，借鉴国内外相关标准，充分依托来自主流开发建设单位定型户型产品、主流设计单位主要部品库、重点生产单位近几年来主要构件模具数据等，并重点调研已经及在建装配式建筑项目情况，通过政策分析、统计汇总、工程案例分析、大量计算研究、试点分析、专家咨询等进行了大量的深入研究。
四本图集不仅全部一次性通过专家审查，全部获专家组评价为“国内领先”！
01
首次以地方标准的高规格推进图集的编制和相关管理工作；
02
采用全产业链思维着眼落地应用；
03
研究单位及编制内容覆盖开发、设计、施工、生产全产业链；
04
编制过程中依托主要开发建设及设计、生产单位进行了大量的归纳、总结和提炼；
05
产品型号基本可满足市主流户型、应用最多的构件型号；
06
四本图集均体现不同品类、不同工艺、不同材质产品的融会贯通，为多种不同类型的产品提供全过程技术支撑；
07
全面贯彻标准化产品理念，兼顾应用多样化需求，融合了产品与技术规程的特点，有利于推动深圳市装配式建筑的创新发展；
08
开启深圳市装配式建筑标准化新征。
《系列图集》的正式发布，满足了行业发展实际需要，填补了技术空白，为项目的落地应用提供技术支撑，有利于推动深圳市装配式建筑的创新发展，对于整个产业链的协调发展有着重要意义。
推进装配式建筑标准化、产品化
知易行难、极具挑战性，
是一项长期性的系统工程！
在此过程中幸得主管部门领航进发
专家大咖一路的智慧护航
全产业链编制组成员的
勠力同心、迎难而上
积跬步，方能至千里！
下面，小编带你分别深入了解
四本图集的具体情况吧！
装配式建筑标准化产品系列图集
叠合楼板
1. 图集亮点：
（1）贯彻标准化产品理念：编制组力求做到采用本标准图的叠合板产品不需要深化设计、不需要定制、可替换安装，以提高设计、生产、运输和安装效率，提高产品质量，降低建造成本。
（2）图集内容融会贯通：本图集在编制内容和体例上适度创新，融合了建筑构配件产品标准、设计参考图集和应用技术规程的形式，力求在一本技术标准里体现设计、生产、施工的相关要求。
（3）多种板型满足多样需求：本图集一共纳入了四种不同类型的叠合板，以最大限度发挥各种叠合板的优势。这4种叠合板包括：钢筋桁架混凝土叠合板、开槽型混凝土叠合板、带肋预应力混凝土叠合板和钢管桁架预应力混凝土叠合板。
（4）接缝构造设计兼容并蓄：本图集中在兼顾目前常用的四面出筋后浇带式叠合板接缝构造形式外，创新引入在国内其他地方已经有相对成熟经验的连接构造形式，包括：侧面不出筋密拼式接缝（桁架筋叠合板、预应力叠合板）、预留压槽后浇搭接钢筋接缝（四面不出筋压槽叠合板）等。
（5）新产品助力深圳守正创新：本图集将技术创新性强、具有明显优势的开槽型混凝土叠合板、带肋预应力混凝土叠合板、钢管桁架预应力混凝土叠合板一并进行编制。

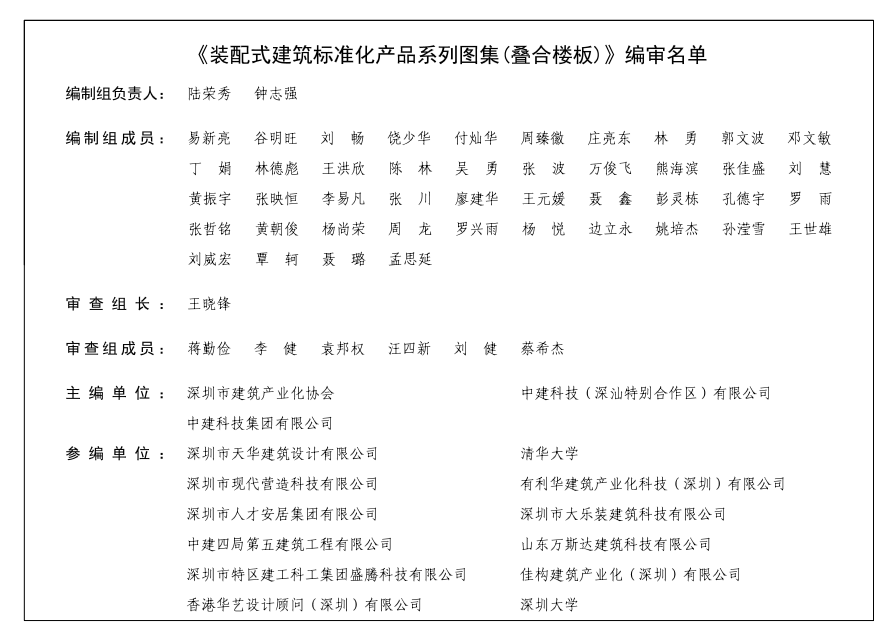

2. 编审名单：
3. 点击链接查看图集编制历程：
https://mp.weixin.qq.com/s/35yIuHVPqWhycv1bucLfmw
4. 点击链接下载图集：
http://zjj.sz.gov.cn/ztfw/jzjn/gfgl/content/post_10479379.html
装配式建筑标准化产品系列图集
预制混凝土楼梯

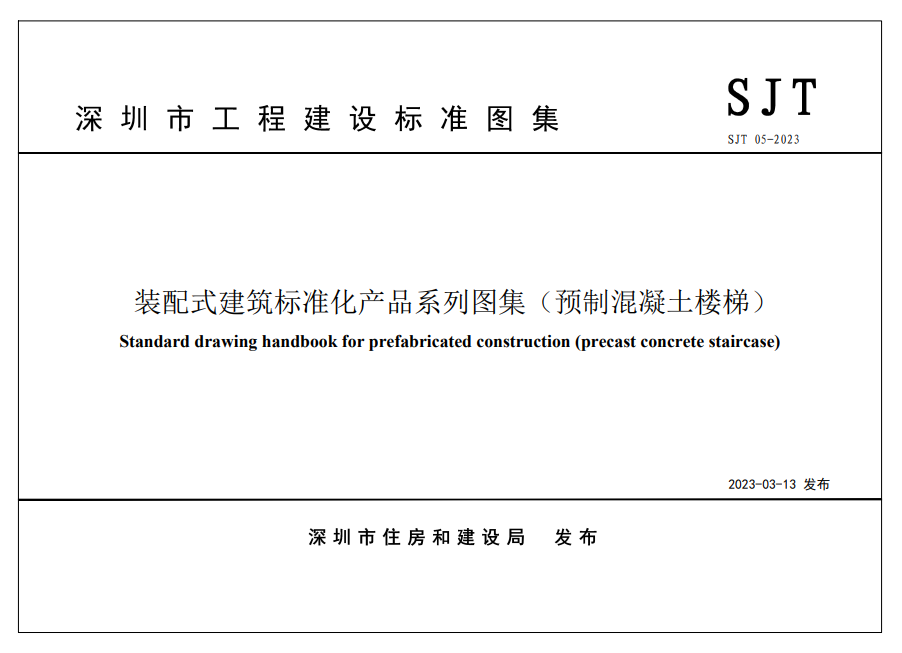

1. 图集亮点：
（1）贯彻标准化产品理念：编制组力求做到采用本标准图的预制混凝土楼梯产品不需要深化设计、不需要定制、可替换安装，以提高设计、生产、运输和安装效率，提高产品质量，降低建造成本。
（2）图集内容融会贯通：在编制内容和体例上适度创新，融合了建筑构配件产品标准、设计参考图集和应用技术规程的形式，力求在一本技术标准里体现设计、生产、施工的相关要求。
（3）兼顾居住与公建，多种梯型满足多样需求，适应性广：本图集一共纳入了四种不同类型的预制混凝土楼梯，以最大限度发挥各种预制混凝土楼梯的优势。这4种预制混凝土楼梯包括：居住类预制板式双跑楼梯、公建类预制板式双跑楼梯、居住类预制梁式剪刀楼梯和居住类预制板式剪刀楼梯。
2. 编审名单：
3. 点击链接查看图集编制历程：
https://mp.weixin.qq.com/s/iigK5hlJfj_tOpOrePGPdA
4. 点击链接下载图集：
http://zjj.sz.gov.cn/ztfw/jzjn/gfgl/content/post_10479380.html
装配式建筑标准化产品系列图集

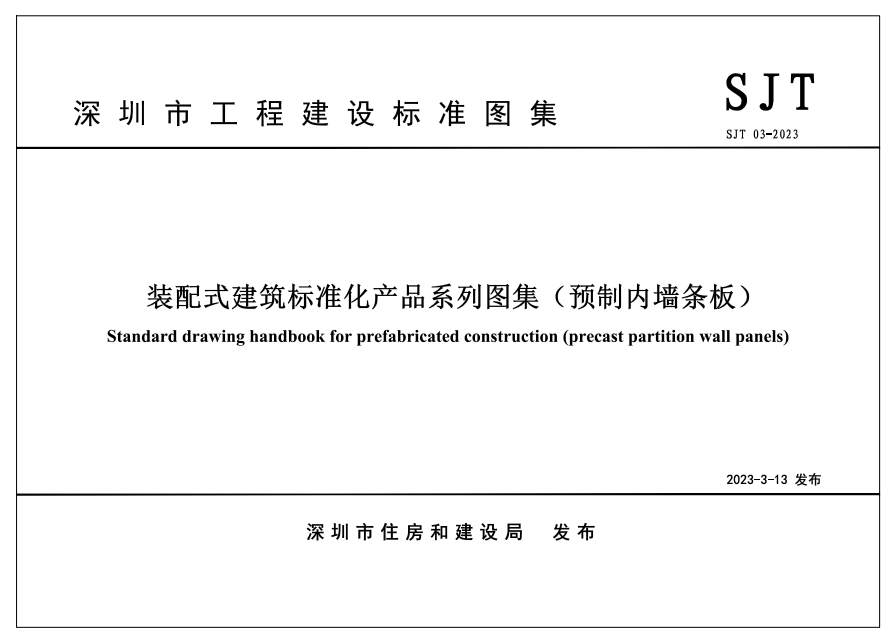

预制内墙条板
1. 图集亮点：
（1）图集选择采用“地产+设计院+部品厂家+项目”模式进行研究：《图集》遵循全流程一体化理念，进一步提高全环节、全流程的标准化、规范化水平，不断提高建筑产品的整体性能。在设计阶段考虑项目户型特点，研究确认条板类型及规格尺寸，采用装配式一体化设计，充分考虑水电管线等交叉专业对条板工程的影响，合理排版布置规避后续变更调整风险，使得条板尺寸模数化，逐步引导市场按标准化方向发展。
（2）部品构件信息化发展趋势：《图集》致力于对接新一代信息化技术，在结合深圳发展实际情况的基础上，明确一体化设计源头应采用建筑信息模型（BIM）技术，实现方案设计、深化设计等全设计流程的信息化管理；对不同种类条板及规格制定编码规则，建立装配式建筑标准化产品部件数据库，实现对复杂、特殊、非标准化产品的设计、生产、施工全过程的信息化管理。
2. 编审名单：
3.点击链接查看图集编制历程：
https://mp.weixin.qq.com/s/rtfeECUrz-BrbuFXNY1vUg
4. 点击链接下载图集：
http://zjj.sz.gov.cn/ztfw/jzjn/gfgl/content/post_10479378.html
装配式建筑标准化产品系列图集
整体卫生间

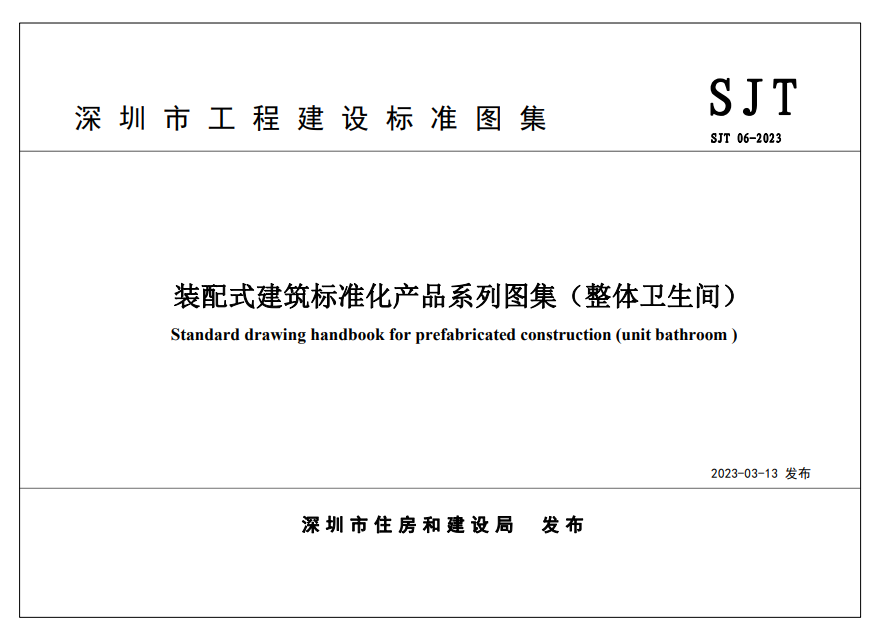

1. 图集亮点：
（1）卫生间采用最小安装尺寸来定义产品型号。
（2）明确定义了装配式整体卫生间在设计过程中的两个阶段，以及两阶段中的技术沟通点以及技术深度。
（3）图集技术要求部分分别从土建技术要求、设备设施要求、材料要求三个方面对装配式整体卫生间建筑设计中需要重点提出的技术要求进行了详细规定。
（4）图集对卫生间型号做了系统的统计，化最繁为最简。
（5）每种卫生间型号均系统的提出了建筑设计要求。
（6）详细的节点图更准确的解决卫生间应用过程中常遇的问题。
（7）详细的产品安装及检验控制表解决行业中无统一安装标准的问题。

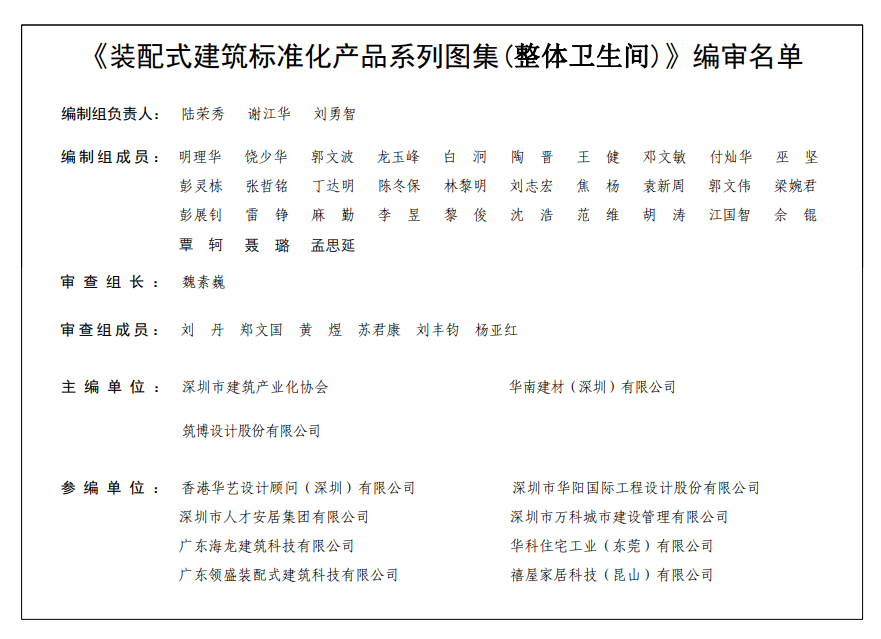

2. 编审名单：
3. 点击链接查看图集编制历程：
https://mp.weixin.qq.com/s/W7v042ifFdaKc4hvIqKonw
4. 点击链接阅读原文下载图集：
http://zjj.sz.gov.cn/ztfw/jzjn/gfgl/content/post_10479381.html
（责任编辑：何雯丽）
