BC省的重型木结构建筑示范项目推动了建筑行业的进步和当地经济的发展,这些项目的公示,为BC省的设计从业者、开发商、建筑承包商、省市法规许可和批准机构提供了宝贵的经验。
“通过突破工程木材相关专业知识和建筑发展的障碍,得以扩大不列颠哥伦比亚省工程木材的使用量。使不列颠哥伦比亚省在先进木材产品、技术和服务方面处于全球领导地位。” 今天我们与读者分享一些示范项目的方案,这些示范项目得到了不列颠哥伦比亚省经济复苏计划(StrongerBC)的支持。重型工程木材示范计划(MTDP)为新兴重型工程木材、混合工程木建筑系统及相关施工工艺的建筑物的设计和施工的增量成本提供资金。该计划广泛支持设计、工程、建筑和产品制造业的工作和就业恢复。
从这些示范项目中汲取的经验教训将使建筑行业广泛受益: 1. 进行虚拟设计、3-D建模、场外预制。重型工程木材的相关建筑组件预制有利于驻场施工进度。 2. 进行建筑寿命周期分析、温室气体减排或相关的碳核算分析。 3. 展示BC省的重型工程木材技术、设计、施工专业知识、服务性能和商业的成功案例并分享经验,以推动未来大规模采用重型工程木材技术落地。 4. 验证重型木结构商业建筑的成功案例。

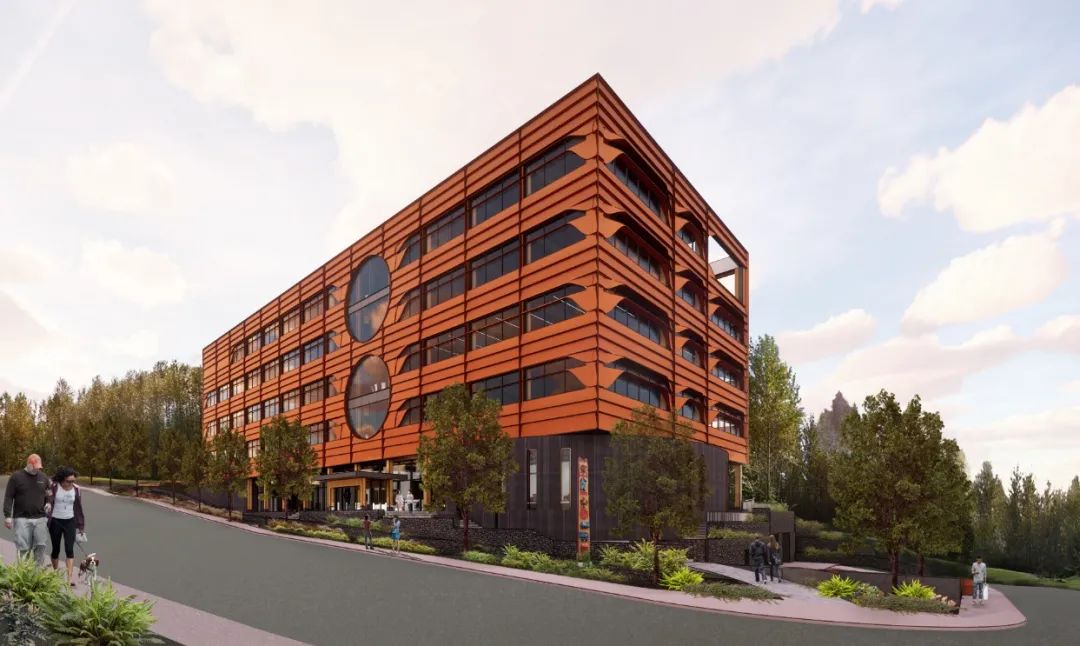

亲生物的好处 原住民卫生局大温哥华办事处 First Nations Health Authority(FNHA)选择使用重型工程木材建造他们的大温哥华办事处。该项目使用工程木材的原因是考虑到木材与原住民文化的联系和可持续效益。 © naturallywood 这座6层高的设施位于北温哥华的Tsleil-Waututh Nation Land,建筑内部空间利用亲生物性设计原则尽可能多地暴露木材。该建筑主要用于办公空间以及用于会议、聚会、文化活动、教育和展示的社交空间。 © naturallywood

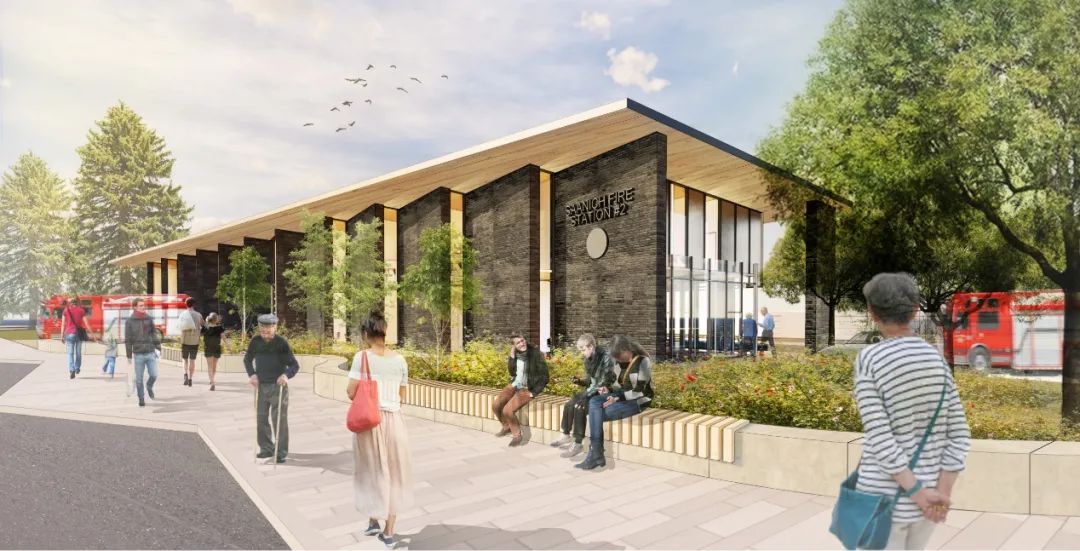

灾后响应 萨尼奇区消防站#2 这个为Saanich区建造的消防站是加拿大第一批以零碳建筑标准为目标的重型木结构建筑之一,同时具备完全灾后应对能力。 © naturallywood 该项目展示了如何在灾后建筑中有效使用重型工程木材重建。它将作为一个示范项目和未来灾后建筑的模板。该项目两层共计2,190平方米的建筑取代现有的353平方米的一层建筑,可容纳八台应急设备和车辆。 © naturallywood 该项目选择重型工程木材其原因之二是工程木优秀的环境效益。工程木80年的生命周期可以为该建筑提供最佳生态价值。该消防站以LEED金奖(希望达到白金奖)、CaGBC零碳建筑标准和不列颠哥伦比亚省能源步骤规范2级为目标。
保障性廉租房 Main和Cordova Main和Cordova(MAC)展示了在保障性廉租房建筑中有效使用重型工程木材,为温哥华中心东区租房的低收入家庭提供120套经济适用房。 © naturallywood 这座11层高的重型木结构混合建筑通过适应强、可重复的预制模块提高了成本效益和施工速度。该建筑有两层楼的商店、学习空间和社区剧院空间,顶部是九层经济适用房。
MAC是加拿大首批使用CLT的保障性廉租房建筑之一,也是加拿大第一座在墙支撑设计中使用CLT面板和冷弯型钢(CFS)的建筑(如下图)。CFS节约了项目的成本,巧妙地减少了建筑对额外的梁和复杂连接的需要。该示范项目展示了重型木结构建筑如何提供具有成本效益、快速和高质量的住房解决方案。 © naturallywood 设计团队的目标是通过使用CLT面板,减少50%的碳排放。他们希望该项目可以作为未来保障性廉租房解决方案的模板。根据估算,如果温哥华地区的所有中层建筑在未来十年内都采用与MAC相同的CLT-钢混合材料建造,那么温哥华地区的温室气体排放量将减少0.57兆吨。这几乎是CleanBC计划到2030年减少2.0兆吨温室气体排放目标的三分之一。
高层重木结构出租房建筑 Prototype 这座21层高的木结构住宅楼Prototype展示了低碳的高层木结构建筑为出租房设计的可行性方案。该项目位于温哥华充满活力的Mount Pleasant社区,旨在为中等收入居民提供可负担的混合单元住房。 © naturallywood 顾名思义,Prototype旨在为未来可持续、具有成本效益和可复制的高层木结构项目做出典范,关键在于优化重型工程木材的使用,最大限度地减少每层楼和连接处所需的元件数量,减少起重机工作时间并加快施工速度。

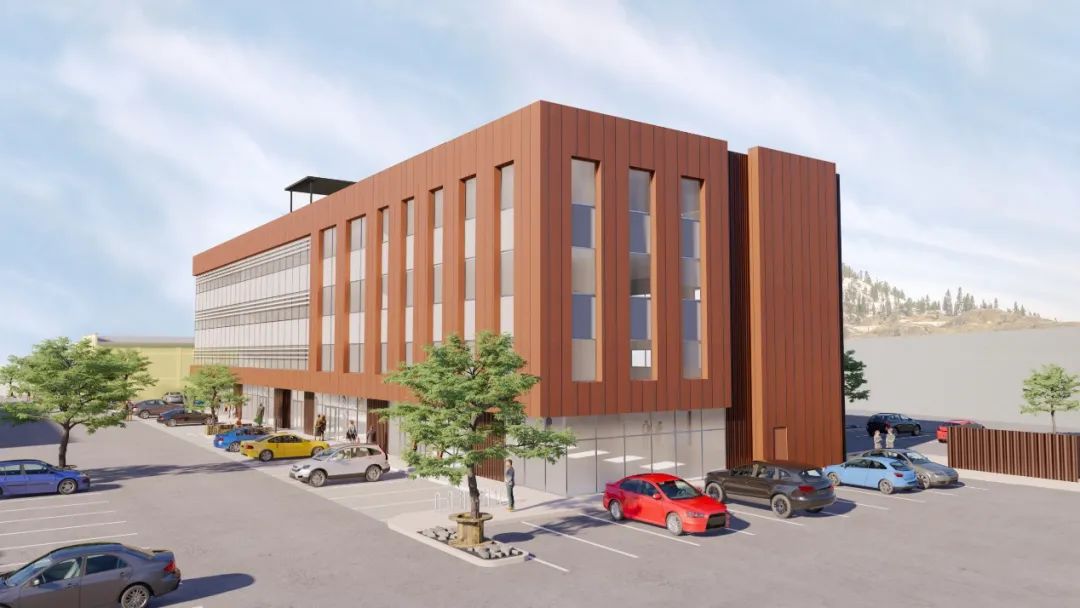

现场快速施工 The Exchange 这座四层高的综合工业/零售/办公大楼将有助于促进基洛纳市中心北端的振兴。交易所设想了一个充满活力的市场—众多厂商们在这里展示他们的产品、服务和他们的工艺,延续基洛纳种植者交易所的传统,这个最初于1913年成立的农民合作社迅速成为该地区早期经济增长的基石。一个多世纪后,交易所成为奥卡纳根谷地一个快速发展的创造性商业中心。 © naturallywood 该项目将采用层板钉接木(NLT)结构来建造地板和屋顶板,并由层板胶合木(glulam)或平行木片胶合木(PSL)的支柱和横梁支撑。 △ 简化和更新久经考验的木材技术 © naturallywood 作为一个示范项目,设计团队热衷于探索简化重型工程木材结构组装的流程。包括在建筑现场或附近进行预制,不使用工厂预制。该团队建立几个配置的模型来测试设计和方法,使用当地木材供应商和现有的木板来预制板材,这将有助于确定施工过程中的效率,并减少供应链的风险。

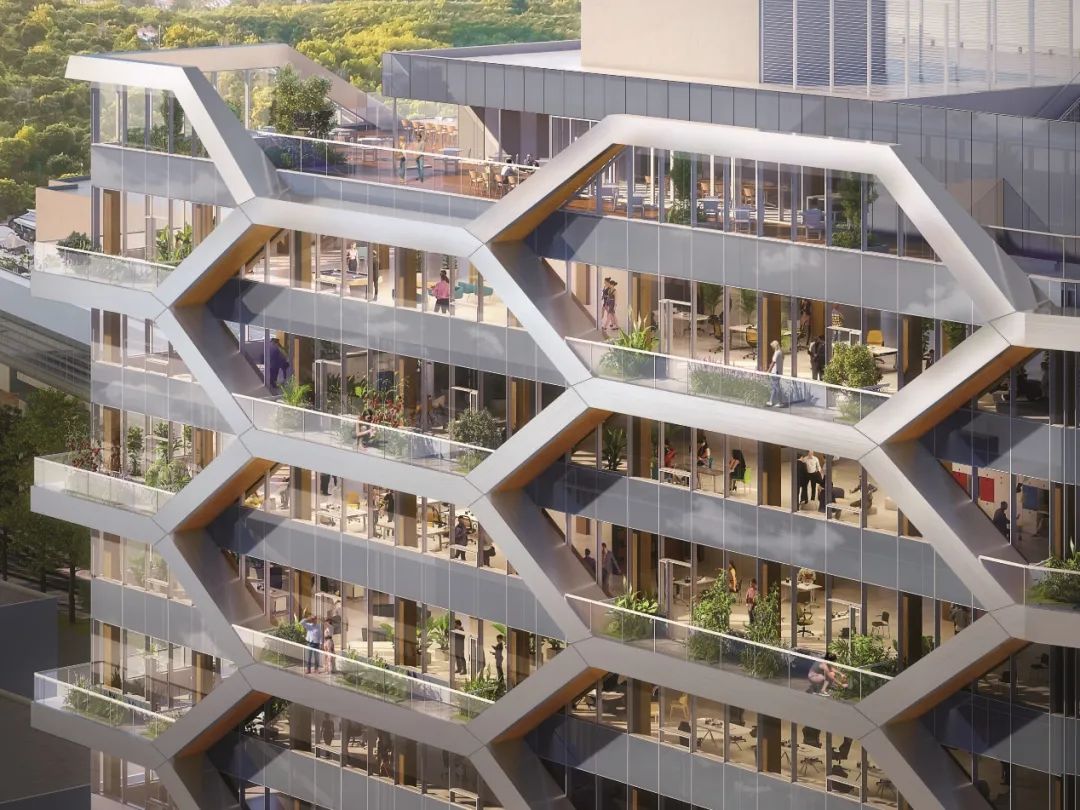

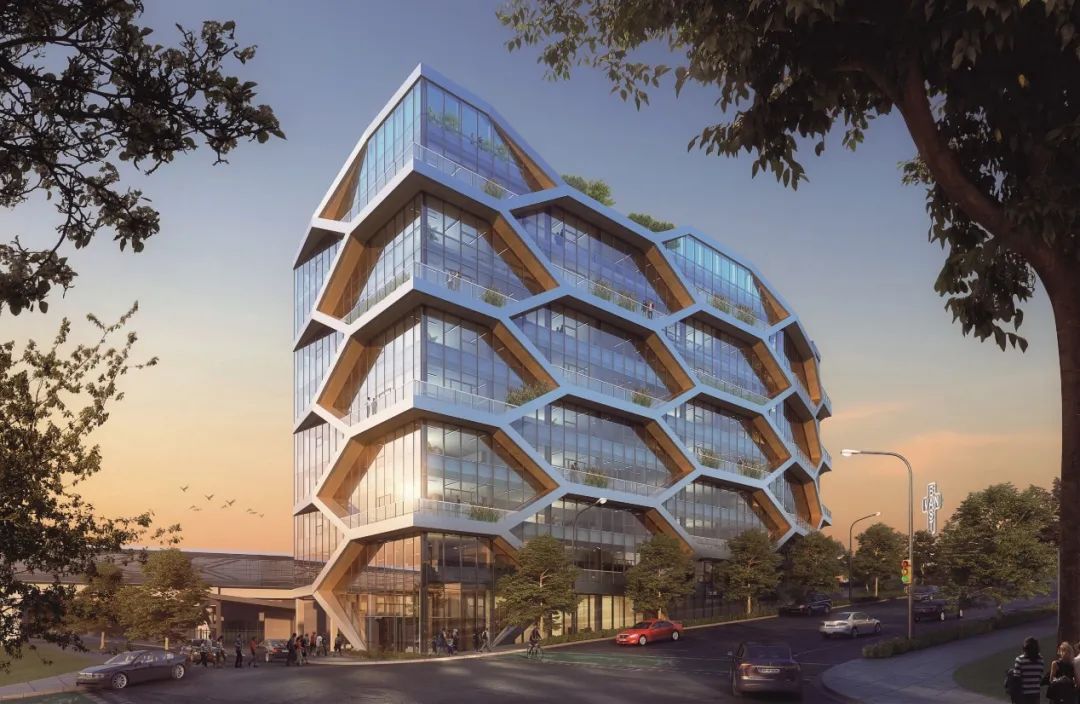

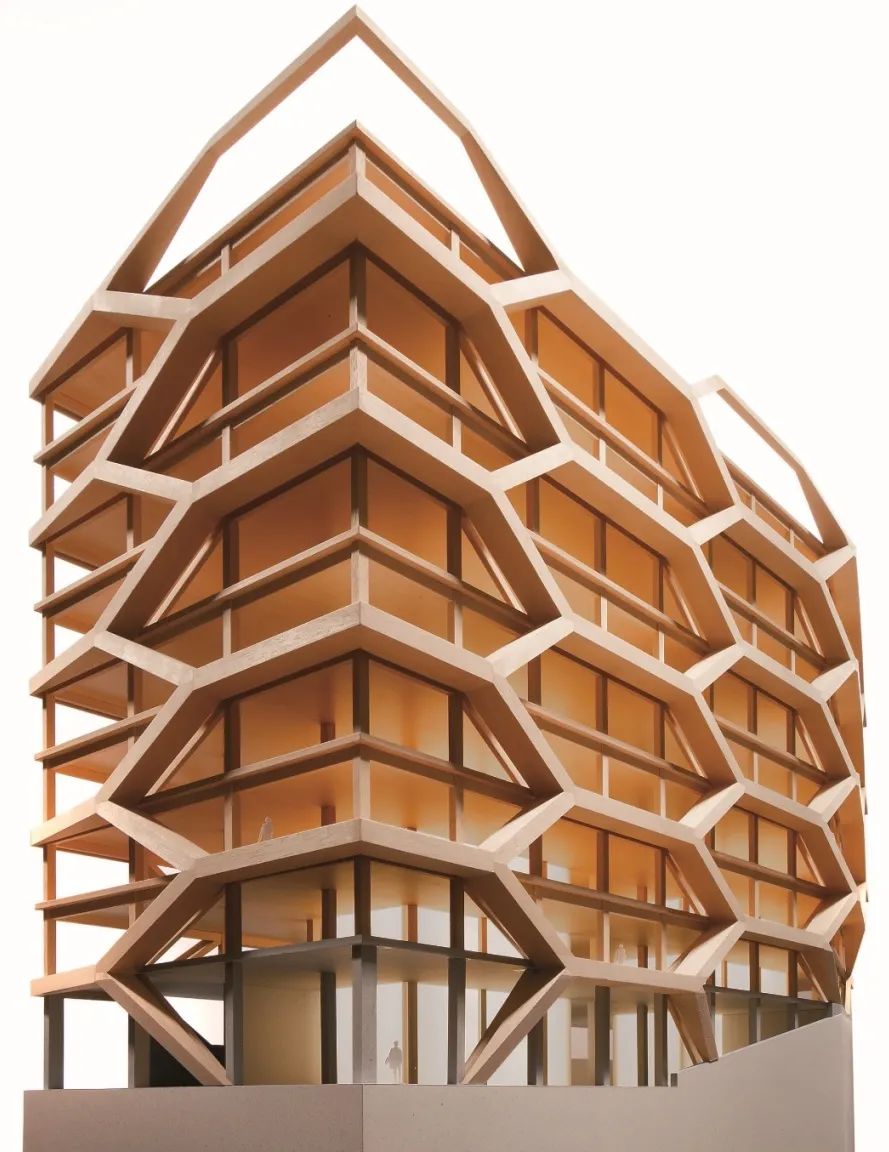

独特的抗震支撑系统 2150 Keith Drive 这座10层高的木制办公楼位于温哥华新兴的福溪公寓社区,其创新性的设计采用蜂窝状外观,体现了重型木结构建筑独特的外围抗震支撑系统。 © naturallywood © naturallywood 这个项目使用工程木材产品来实现其设计目标。木制部件和系统包括胶合木的梁、柱子和支撑,正交胶合木(CLT)楼板,剪力墙和阳台。 该建筑的设计采用了外圈支撑结构体系,替代了传统现浇混凝土核心筒。2层以上的所有楼层拟采用纯木结构;内部的一系列木剪力墙和外部的结构支撑可以抵御风载荷和地震作用。独特的结构支撑,在立面上形成了一种细胞式的表达,环绕着建筑,并连续到所有的立面。 © naturallywood
新旧结合 837BeattyStreet修复和增建 在这个有百年历史的木制仓库中,通过建筑的新旧结合,重新焕发建筑的生机。该建筑顶部是四层的重型木结构加盖的现代商业办公室。
Beatty街837号是一个现有的三层楼的仓库,位于温哥华市中心,是独特的68号街区历史仓库系列的一部分。这座建于1911年的爱德华时代的工业遗产建筑是二十世纪初建筑热潮的一部分。 © naturallywood © naturallywood 修复和增建工程将延长百年老仓库的使用寿命,该仓库采用重型木柱、木梁和与承重砖石砌体相结合的结构。本项目中使用正交层压木材(CLT)和层板钉接木(NLT)加强原有的结构系统。装配式施工的重木混合系统很适合这种城市密集化和填充式设计策略。
该项目谨慎地保护、改造和扩展了当地的遗产建筑,同时避免了任何拆除所带来的碳排放。该项目对于开发商和工程师来说是一个有参考价值的案例,这种新旧结合的方法可以减少新建筑对现有房屋结构的额外负荷。这种方法可以减少和升级现有建筑以支持额外楼层建设的相关成本,特别是需要修复的遗产建筑。
参考资料: https://www.naturallywood.com/project/837-beatty-street-rehabilitation-and-addition/
