混凝土与木结构打造的被动房

混凝土与木结构打造的被动房

打印 0条评论来源:谷德设计

项目:德国Stadthaus M1 绿城酒店和公寓

用途:生活、零售、会议、酒店

地点:德国布雷斯高弗莱堡

面积:6.668平方米

施工:2011年8月-2013年12月


Stadthaus M1酒店和公寓项目是Freiburg连接Vauban的门户,它是一座部分区域人车分行,注重可变性和可持续性生活的“绿色城市”。建筑主体为酒店和公寓,底层设有商铺,其混凝土和木制结构依“被动房”设计标准而建。



建筑外观


设计中酒店和公寓部分分离,仅在屋顶形状和立面上保持二者间的连续性。酒店楼建筑较高,比公寓更为开放,与Merzhauser Straße主干道相邻,为整个项目的门面;私密的公寓楼沿Vaubanallee街道设置于酒店后身。两座建筑之间形成了一个宽敞的“口袋公园”,南宽北窄向主干道开放,为楼前提供休息空间的同时,成为了两栋建筑和公共交通流线相互连接的通道。此外,通过打断建筑体量,项目的日照情况得到了改善。

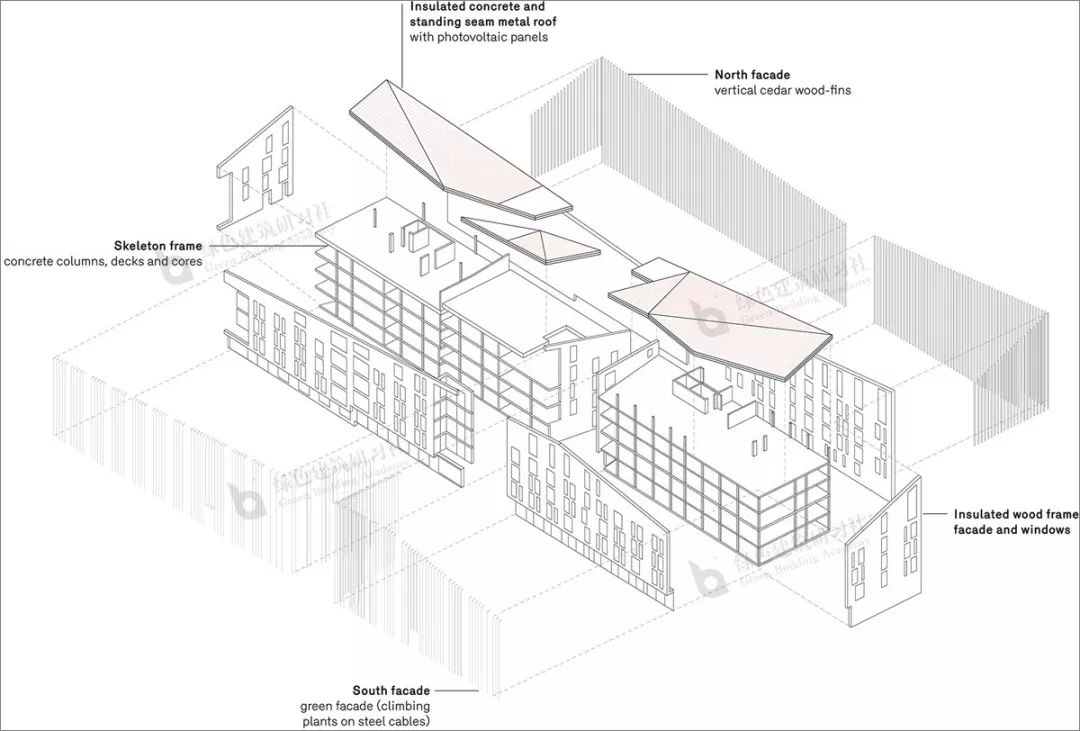

结构分析图

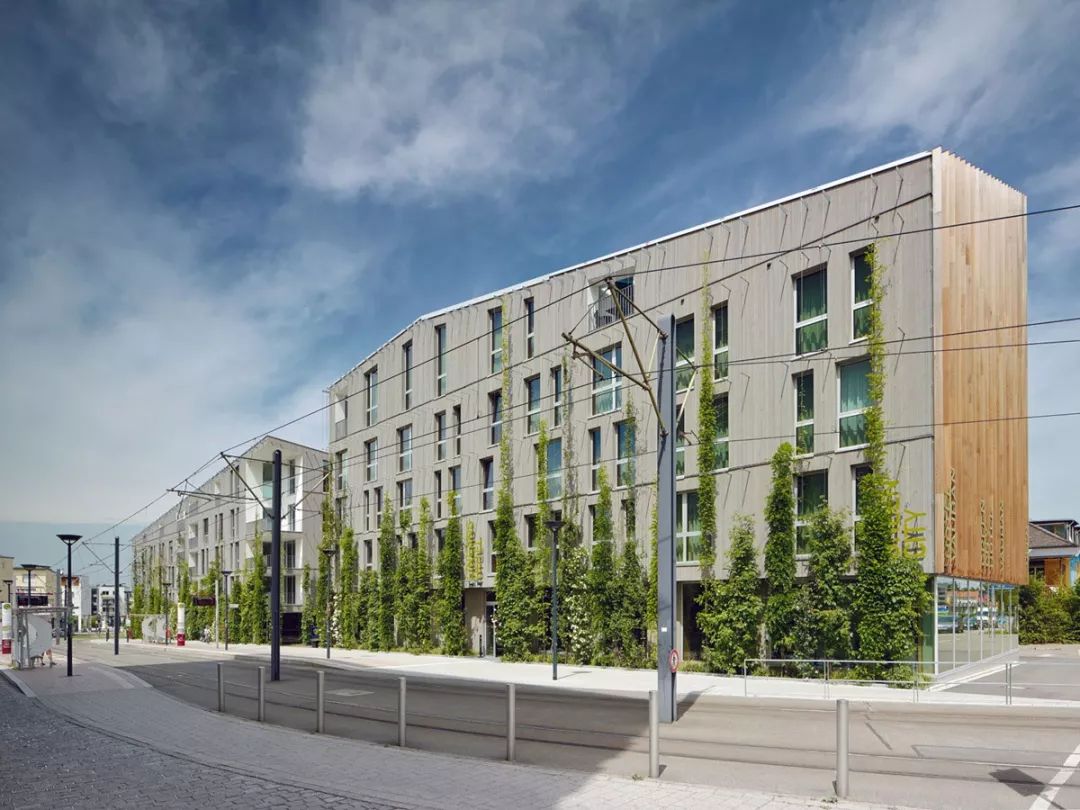

酒店面向主干道



建筑之间的口袋公园



连续的屋顶形状和立面设计




建筑立面使用三层保温木板和保温玻璃,外置可调节整体遮阳百叶。南面设有凉廊和阳台,立面上安装有钢缆,爬满植物,夏天可以遮阳;而冬天植物凋谢后,温暖的阳光就会照进室内。

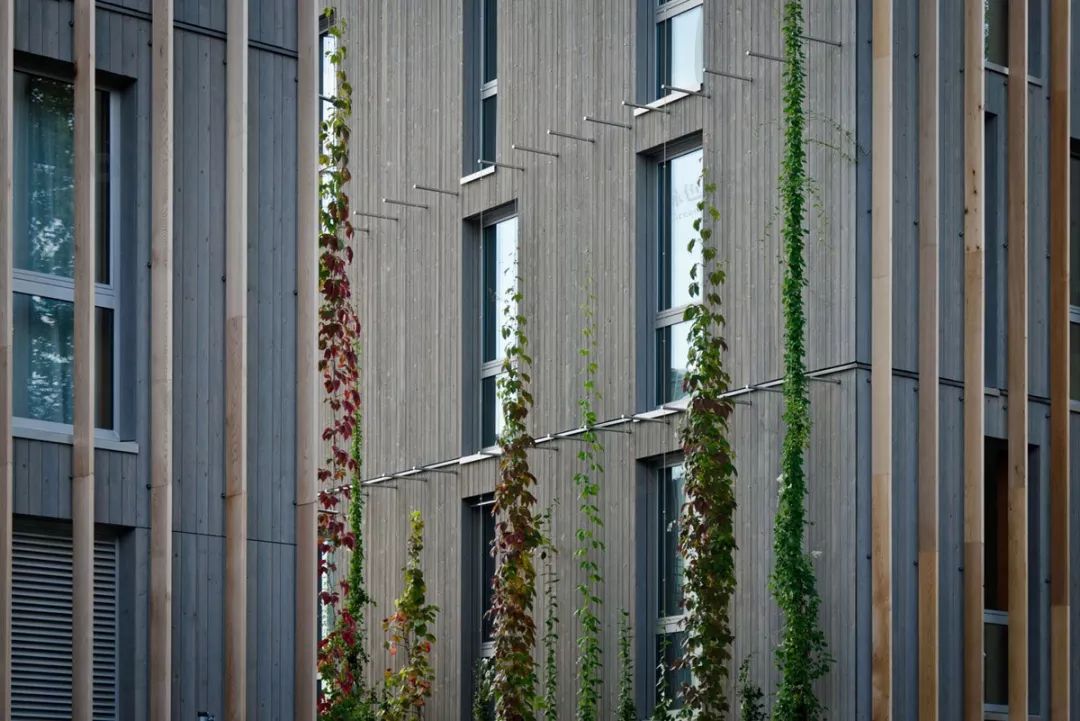

立面保温板和绿植

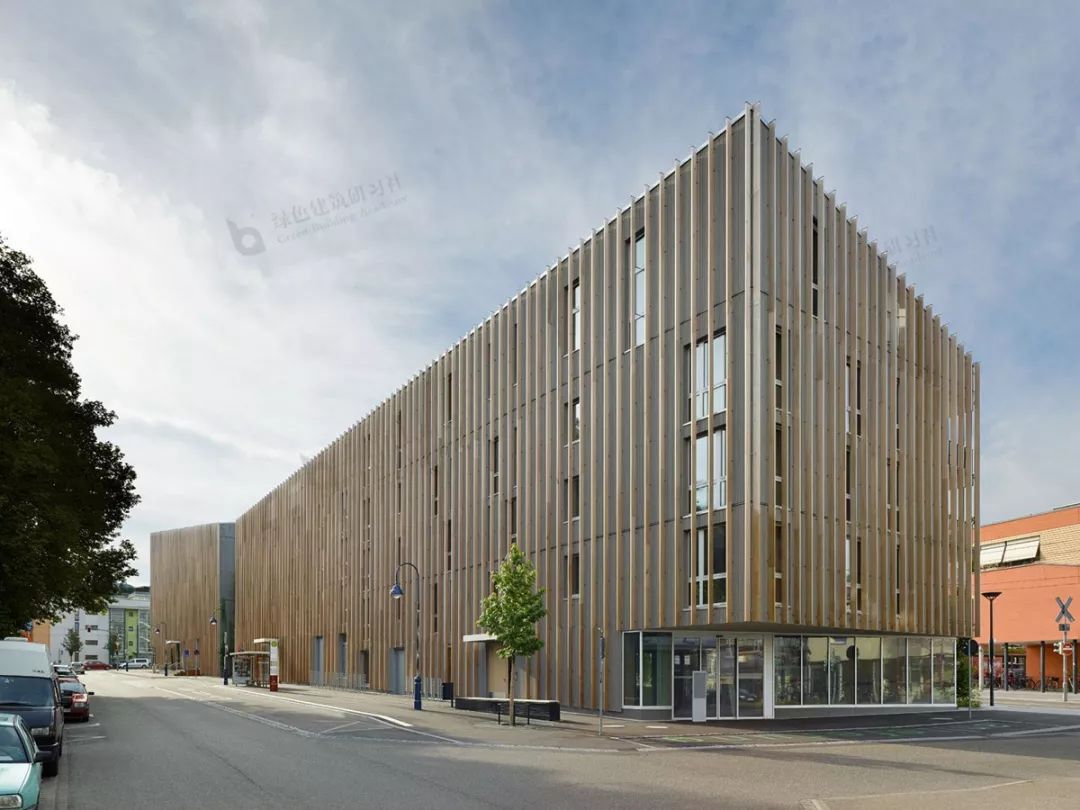

尽管立面上并没有使用高科技,但是依旧在节约成本的同时,满足了节能需求。北立面采用垂直雪松木条装饰,使两栋独立建筑在视觉上更加统一。

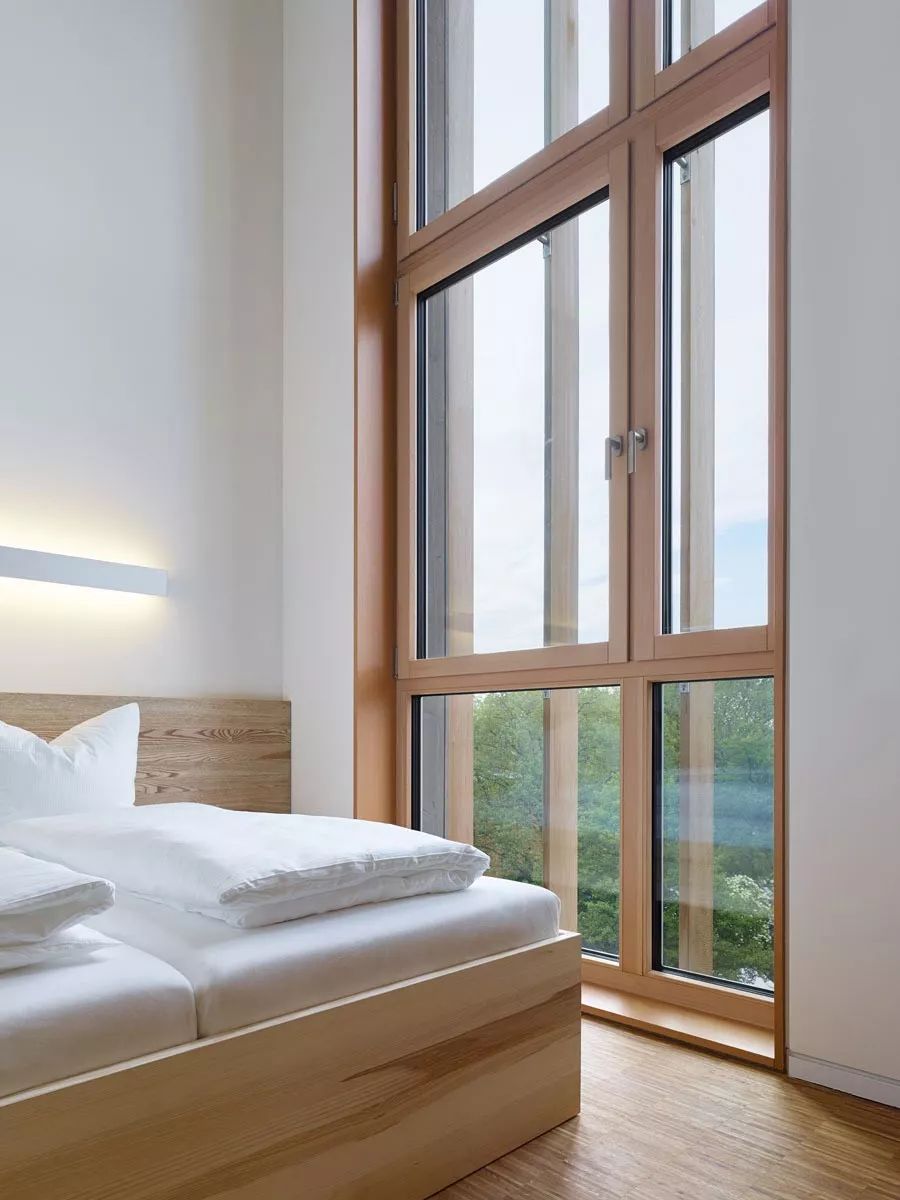

酒店室内




公寓室内



露台


总平面图

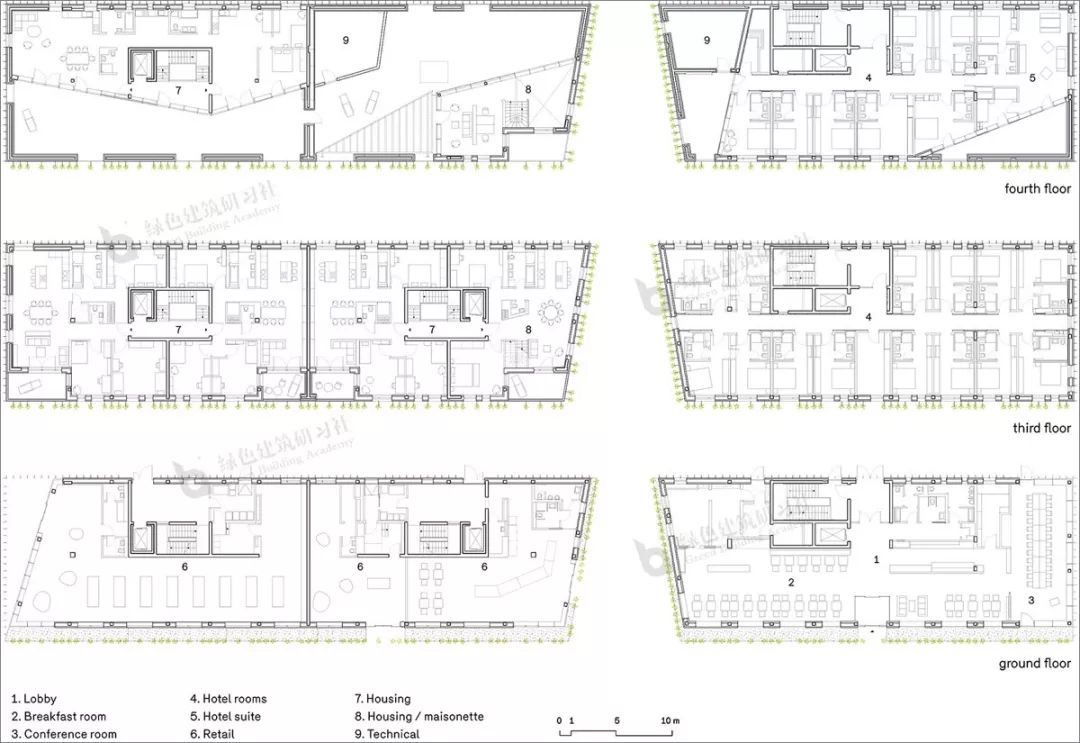

平面图



剖面图
