浅谈BIM技术在援外工程中的应用

1   工程概况

1.1   建设地点

白俄罗斯首都明斯克市。

1.2   主要功能

该项目为国际标准游泳馆，可举办欧洲游泳锦标赛及经国际泳联（FINA）同意的世界游泳锦标赛、世界跳水锦标赛、世界水球锦标赛、世界花样游泳锦标赛等大型国际单项比赛。赛后游泳馆作为白俄罗斯国家游泳队、国家跳水队、国家花样游泳队、国家水球队、国家现代五项队日常训练场地。在非国家队训练时间段对社会开放。

1.3   设计标准

该项目设计依据中华人民共和国现行有关工程建设标准和规范，并满足国际泳联技术规程要求，同时考虑项目所在地的具体情况和习惯做法等。

项目为单层建筑，地上主体建筑1层，局部配套服务用房3层，地下1层，建筑高度30.92 m。建筑耐火等级一级，使用年限50年，抗震设防烈度6度。

项目规划用地面积57 902 m2，总建筑面积约40 976 m2。

该项目按国际泳联（FINA）标准布置、设计各类游泳比赛泳池及场地。比赛厅观众坐席6 020个，其中：固定座席4 225个（含无障碍座席49个、VIP座席284个、VIP包厢外座席30个、评论员席12个），活动座席1 795个，VIP包厢5个。

该项目设50 m×25 m比赛泳池一个（设移动岸边，可转换成25 m短池），设25 m×25 m跳水池一个，设50 m×25 m热身训练池一个（设移动岸边，可改换成25 m短池），设中游泳池一个及小游泳池一个。设专项训练池与陆上训练用房。

2   应用BIM的必要性

本工程空间及立面造型复杂，施工难点大。需利用BIM进行深化设计、施工工艺模拟、碰撞检测、工程量精算等。整个施工过程中所有专业需以BIM文件作为指导性文件。

（1）本工程的比赛池、热身池、跳水池、跳台、跳板、移动池岸等部位的施工与安装精度要求很高，需采用BIM技术辅助施工确保施工安装满足国际泳联设施标准。

（2）本工程室内装修面积大，尤其精装部分档次要求较高，工艺复杂，且存在高大空间，施工难度较大，须利用BIM辅助施工。

（3）本工程屋盖结构采用了大跨度立体钢桁架结构形式，由两榀三连跨立体钢桁架交错布置构成，最大跨度75 m。需依据设计图纸，利用BIM完成钢结构节点的深化设计，保证安装施工没有偏差。

（4）建筑外立面金属板幕墙凹凸折面多，造型相对复杂，骨架跨度大，设有三级主次骨架，加工及安装精度高于常规幕墙，需利用BIM精细控制建筑造型及面板加工尺寸。

3   BIM技术应用效果

3.1   BIM模型搭建

本工程搭建了以下不同类型的BIM模型辅助施工。

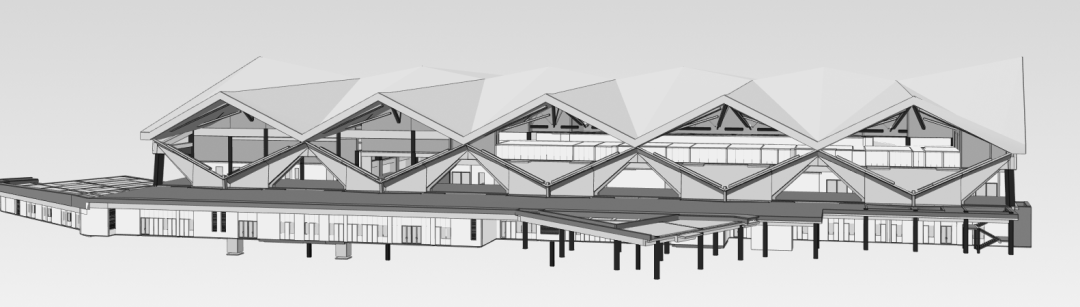

（1）全专业模型，如图1所示。

图1  全专业BIM模型

（2）建筑模型，如图2所示。

图2  建筑BIM模型

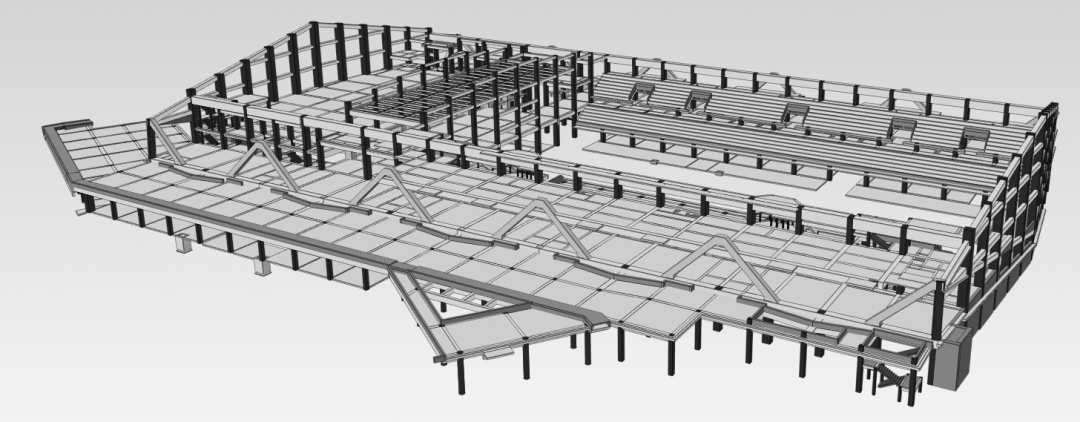

（3）结构模型，如图3所示。

图3  结构BIM模型

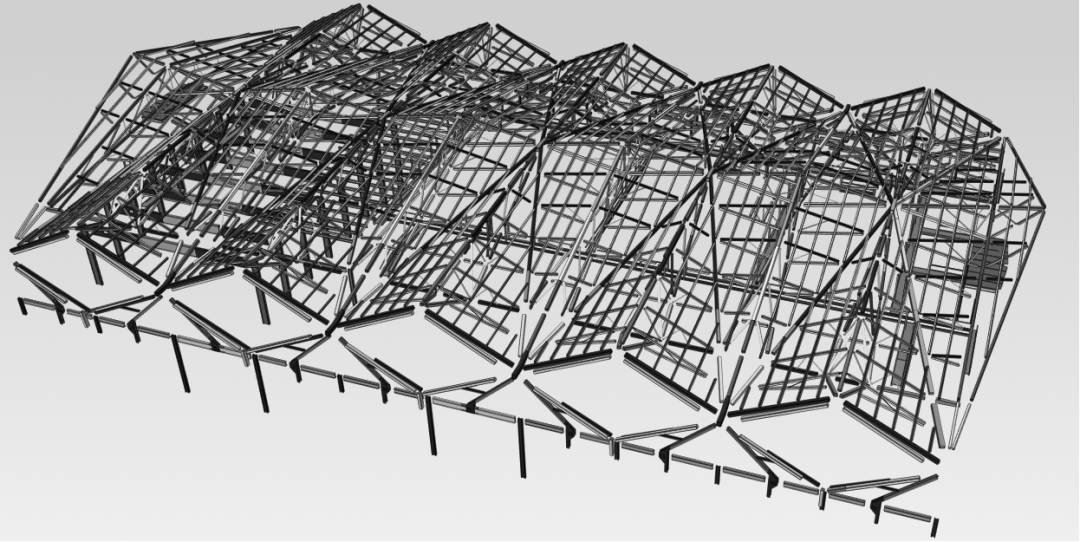

（4）钢结构模型，如图4所示。

图4  钢结构BIM模型

（5）复杂节点模型，如图5所示。

图5  复杂节点BIM模型

3.2   BIM应用效果

尽管本工程实施过程中受到了不利影响，但因较好地利用了BIM技术使各专业的配合做到了无缝衔接，在深化设计、进度与质量控制、成本控制等方面均取得了良好的效果。尤其是本工程空间立体复杂，很多节点和位置在平面图上难以清楚表达，BIM技术在施工过程中起到了至关重要的作用。

因BIM技术对本工程的重要性，在施工准备阶段，项目部抽调精兵建立BIM团队，并充分利用科技手段解决国内外沟通问题。然后BIM小组建立模型同步上传到平台，前方专业技术人员对照图纸审核模型，并及时修改调整，进而利于BIM对各专业进行碰撞检查，提前解决施工中的工序穿插，专业配合等问题。由于本项目在海外，所有材料需从国内运输，提前策划很重要。本项目利用BIM为钢结构、幕墙、屋面等材料下料加工提供了准确的数据。

总之，BIM技术的应用为本工程施工提供了有力的保障。

4   结束语

利用BIM技术辅助施工确实能够提高效率，尤其对于重点工程和结构相对复杂的工程能够起到很好的保障作用。

需充分认识到BIM对于施工工程的重要性并合理地利用BIM技术，一定要做到和现场施工相结合，不能脱节，以充分发挥BIM技术的优势和作用。
