在建筑行业,如果问你知不知道BI(BuildingInformation Modeling)这个概念,大家肯定点头如捣蒜,但是若问起“钢结构BIM应用”,估计大家都“一脸懵逼”,事实上,钢结构BIM工作是实现绿色施工、装配式施工、大力发展EPC等建筑业新国家战略极其重要的一环。
小编整理了两篇典型的钢结构BIM应用范例,今天,为大家介绍BIM在赣州南康家居特色小镇PPP项目北山孵化器钢结构工程场地布置、深化设计、进度管理、安全管理、成本管理等各项工作中是如何应用的,快来围观吧。
项目简介
小镇选址于南康镜坝镇,主要由展览馆、文化馆、鲁班广场、观景台、木屋群及北山孵化器组成。孵化器地下一层,地上由三栋塔楼组成,总用钢量约9000t,北依山,南临水,整体造型以鸡蛋为原型,通过曲面优化和比例拉伸,从远处眺望就像三枚破壳而出的金蛋,极大丰富了小镇的建筑天际线。建成后助力南康打造集生产、生活、生态“三生融合”,产业、文化、旅游“三位一体”的天下家居第一镇。

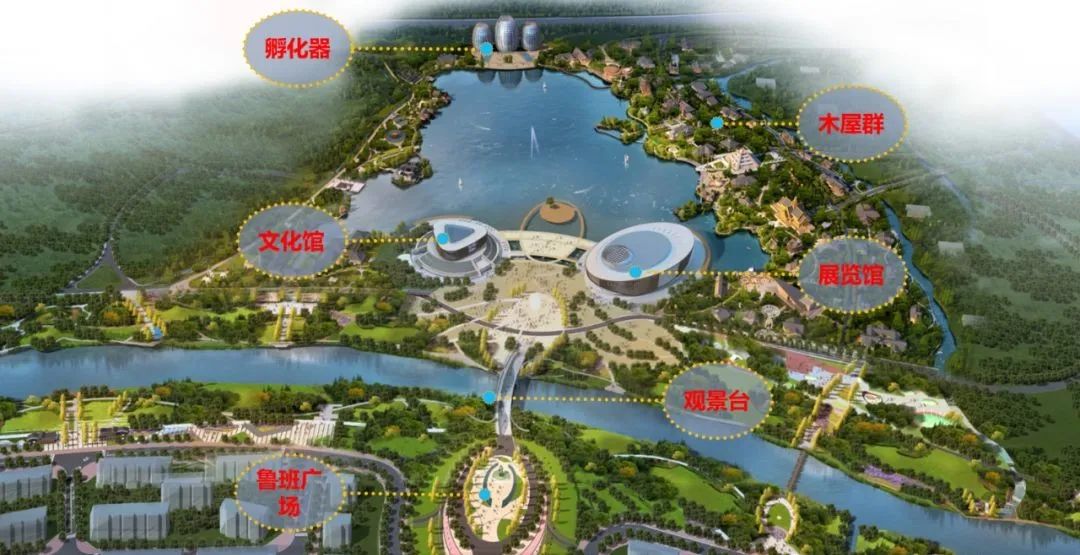

小镇整体效果图
北山孵化器效果图

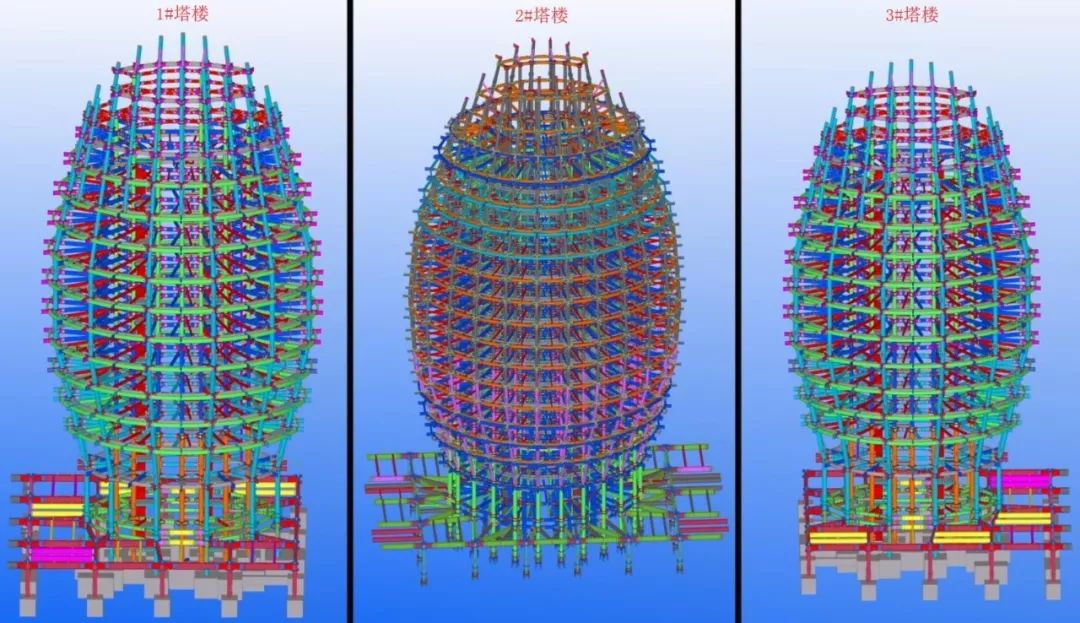

项目钢结构模型
工程重难点

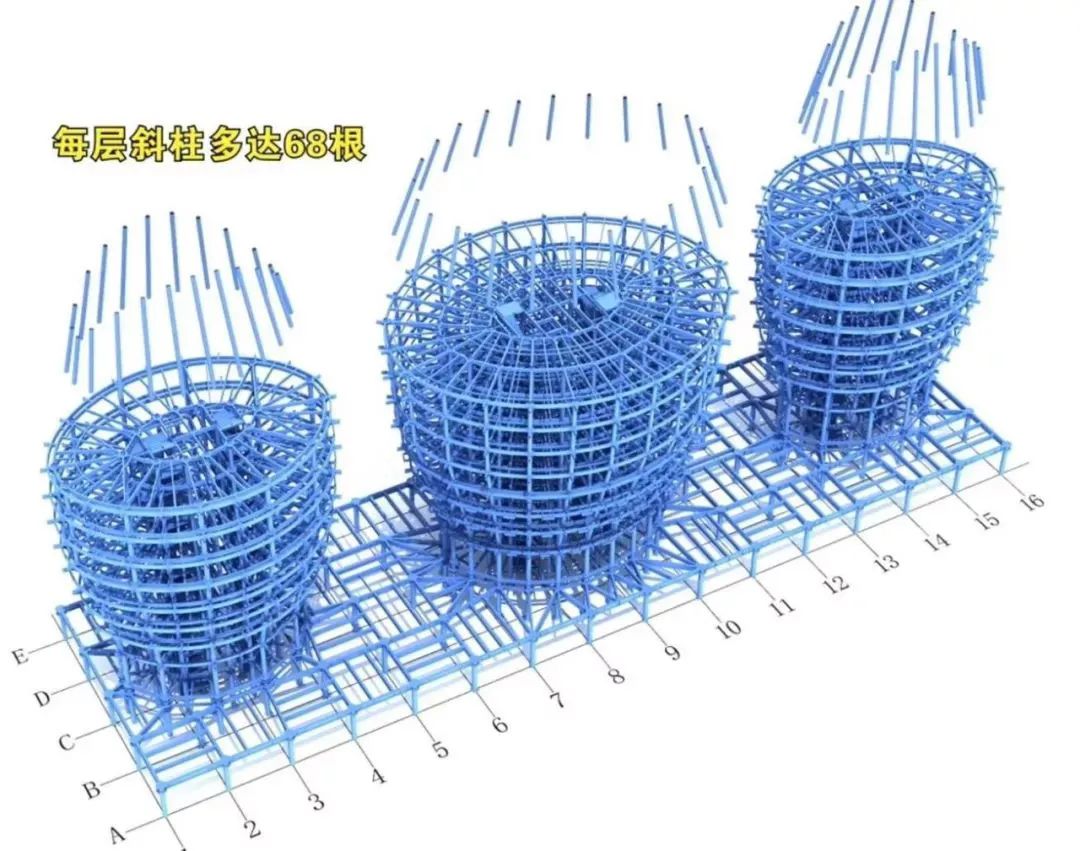

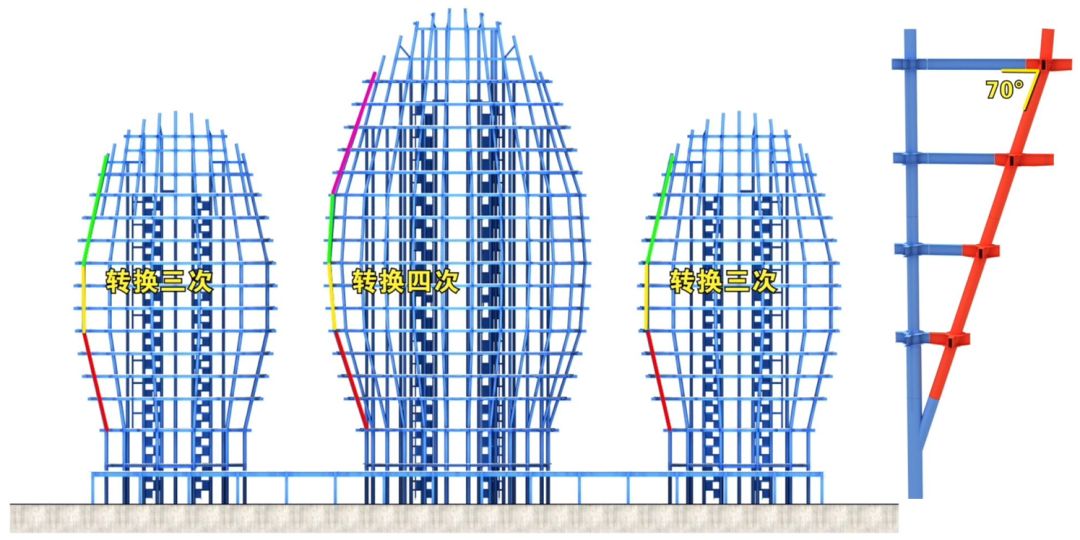

1. 孵化器每层斜柱多达68根,外圈钢柱斜率转换三次,最大倾斜角度70°,斜柱的空间测量定位、安装校正、焊接变形控制难度大。
2. 柱间支撑构件密集、空间狭小,施工顺序选择、质量把控是难点。

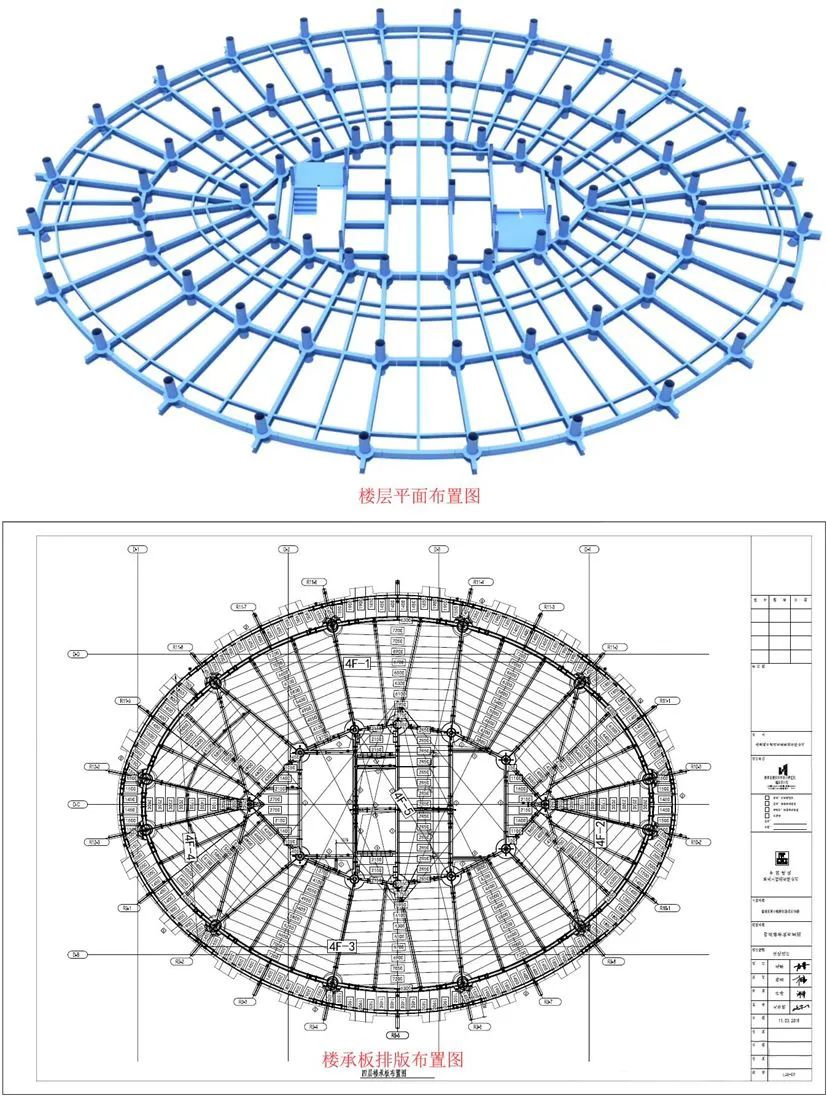

3. 钢梁呈椭圆环形放射布置,楼承板排版复杂多变,如何优化排版、避免楼承板现场切割、降低材料浪费是本工程的重点。

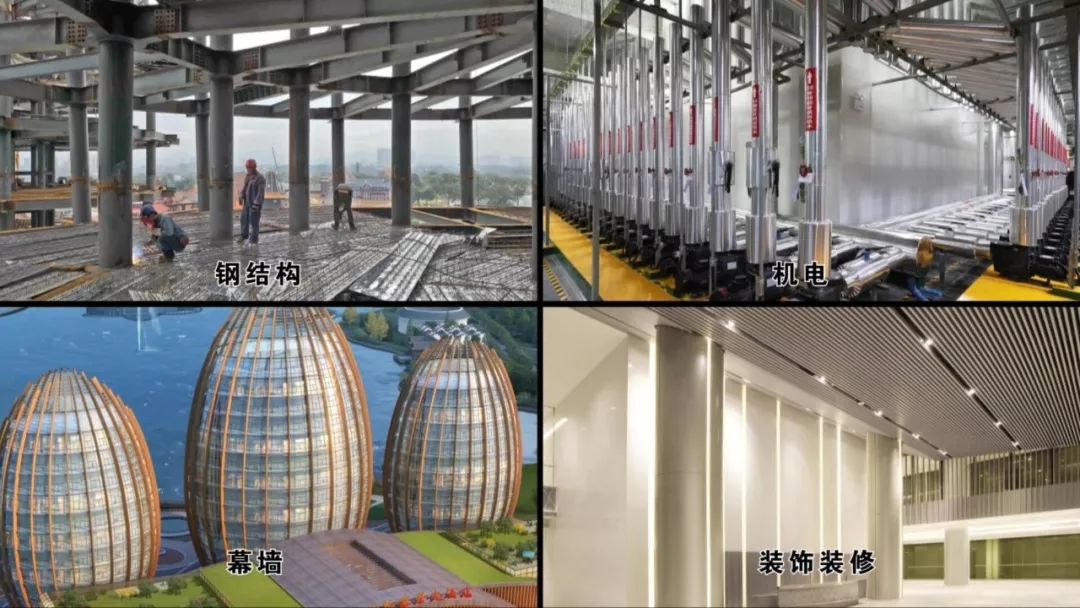

4. 钢结构与机电、幕墙、装饰装修等多专业的融合是本工程的难点。
BIM技术应用亮点
01 场地布置

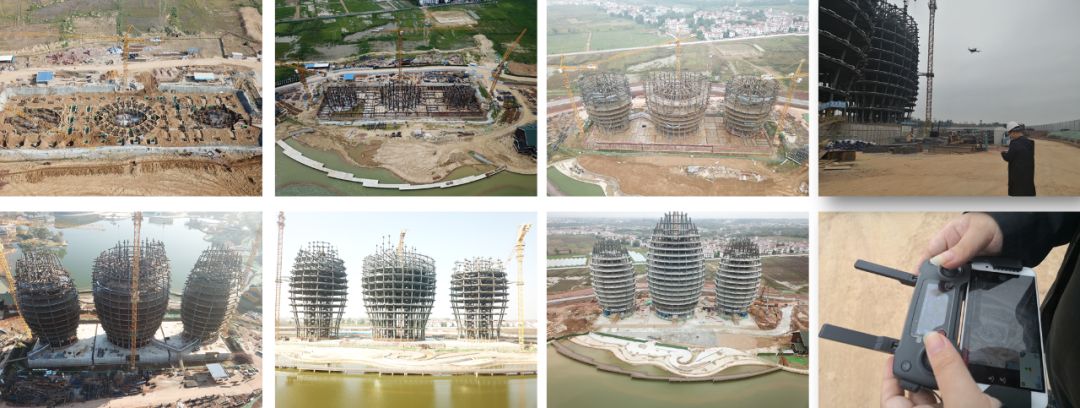

本项目场地辽阔,单体众多,项目部采购先进的大疆御Pro无人机对施工现场进行监控,累计百余次航拍,高清照片数万张,能更形象的全面把控现场进度,并动态调整施工场地平面布置,保证施工现场有条不紊。
02
深化设计

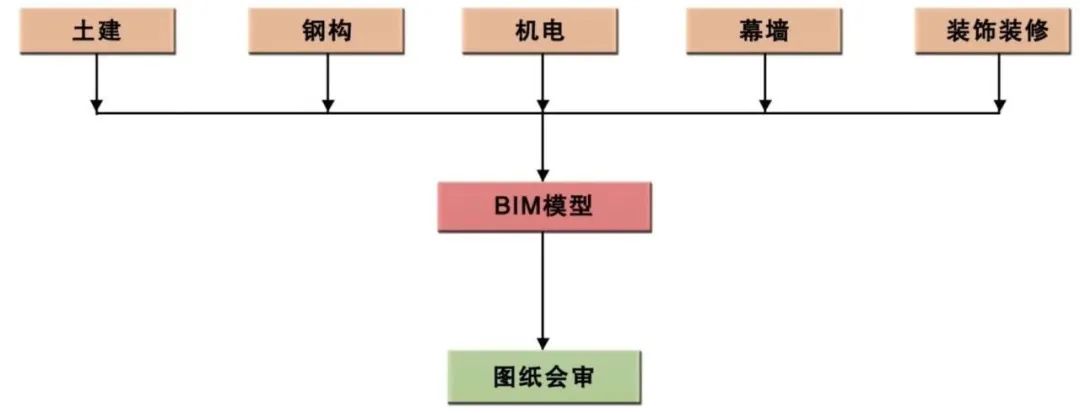

组织土建、钢构、机电、幕墙、装饰等专业人员利用BIM模型进行多轮图纸会审,找出图纸疑问125个、优化节点38个。
综合考虑构件工厂预制化、运输、安装等多个环节,利用BIM软件建立与工程实际相符的3D全真模型,对构件进行分段分节,生成制作、安装详图。

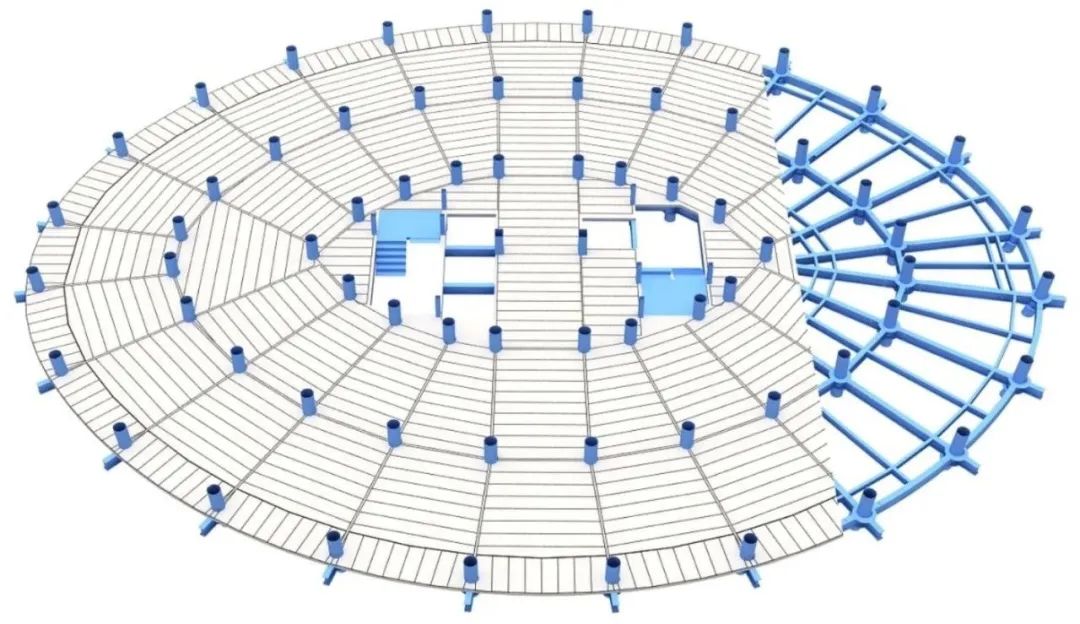

在BIM模型中对钢筋桁架楼承板精细排版,最大限度提高经济效益。
03
样板引路
在BIM模型中建立节点做法、安装措施、安全防护等虚拟样板,有效预防质量通病、消除安全隐患。
04
3D可视化
基于BIM技术可视化的特点,模拟斜柱、转换钢柱、柱间斜撑、弧形钢梁、钢筋桁架楼承板等复杂部位的施工,并向各专业人员直观地进行三维安全技术交底,避免因作业人员错误理解导致的施工不当。
05
进度质量管理

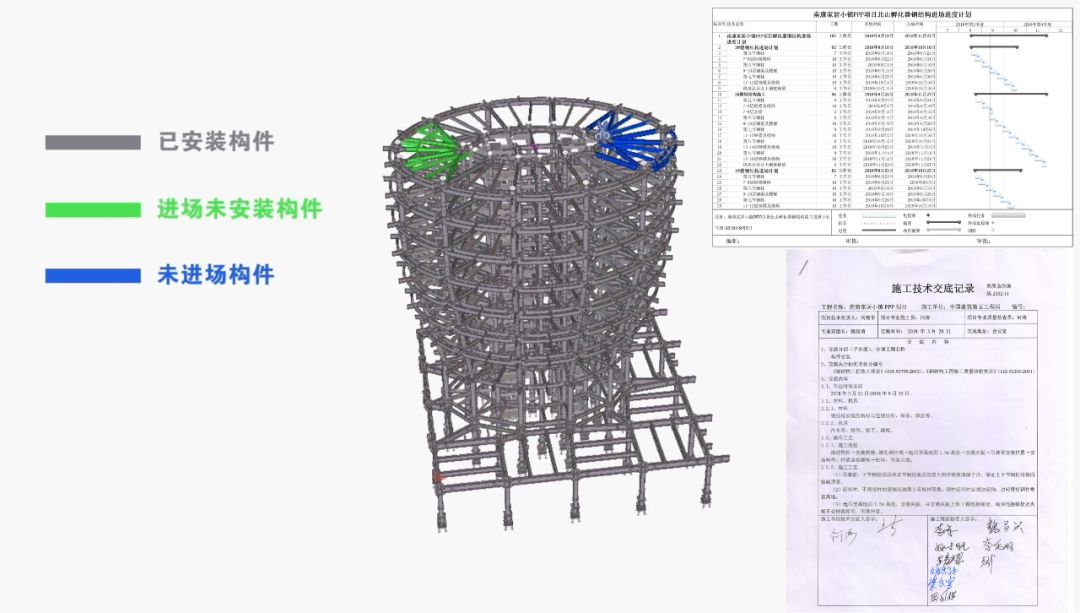

使用BIM模型标记构件不同状态信息,根据已安装构件复核进度是否满足要求;对进场未安装构件提取重点控制信息,及时做好安全技术交底;根据未进场构件及时做好工厂信息跟踪反馈,减少因为材料原因导致的进度滞后现象。
06
安全管理

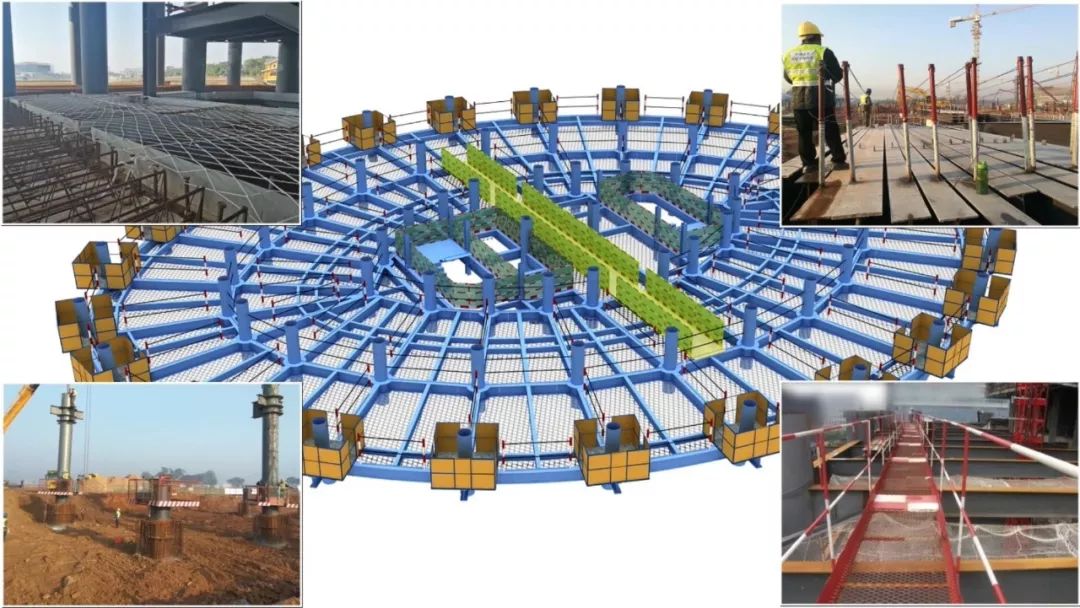

在模型中找到施工过程危险源,对安全兜网、生命线、操作平台以及安全通道等进行模块化布置,保证施工安全。
07
成本管理

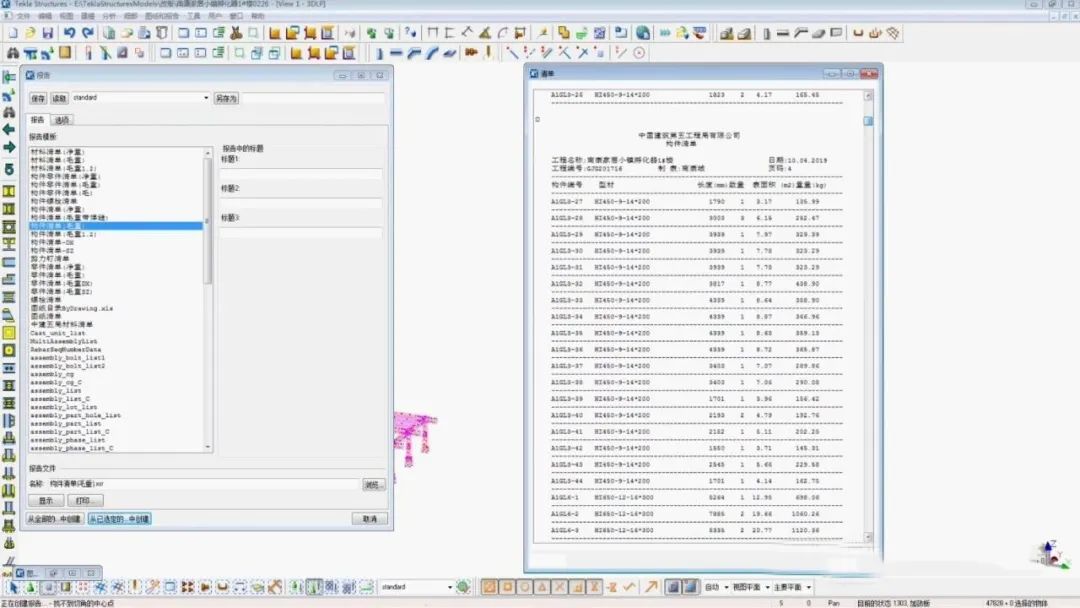

利用BIM模型快速提取工程量,为成本计划、业主报量、分包结算各阶段的成本管理提供准确数据支持。
08
信息化管理

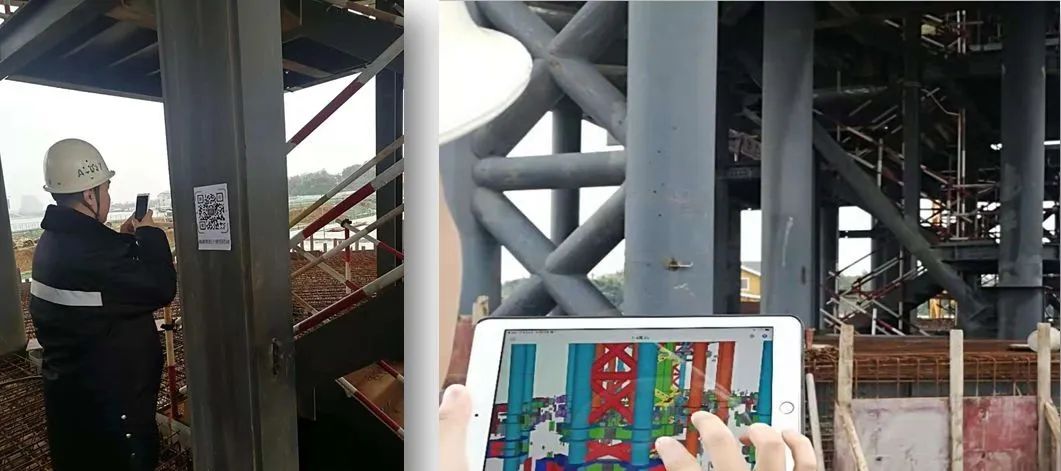

项目运用二维码技术对构件管理、人员管理、设备管理、方案交底、焊接质量管理等工作进行信息化管理,让微信成为每个项目人员的移动工作平台。
同时充分利用中建五局BIM设计平台,提前和其他专业共享数据,避免施工交叉部位返工情况。
BIM技术应用成果
通过上述BIM集成应用,取得以下良好效果:
1. 钢结构构件工厂预制化100%,现场装配率95%以上;
2. 外圈钢柱、弧形钢梁、柱间斜撑等复杂部位一次性安装完成,焊接探伤合格率100%;
3. 钢筋楼承板损耗率0.5%;
4. 节约工期34天,减少劳动、设备成本86万;
5. 现场安全事故发生率为零;
6. 项目信息化管理水平位居公司前列,获评公司优秀项目部;
7. 已取得国家级专利两项、局级工法一项, QC质量管理小组活动等奖;
8. 已取得第五届科创杯BIM专项应用二等奖。
(责任编辑:何雯丽)
