办公楼项目PH板成本优势分析

办公楼项目PH板成本优势分析

打印 0条评论来源:泰大创新

PH免撑板(新型钢管腹杆桁架预应力混凝土叠合板)作为一种创新的预应力叠合板,凭借其刚度大、自重轻、免模免撑和综合造价低等优势,已广泛应用于厂房、办公楼、学校、医院和住宅等项目中。本文以上海某办公楼项目为例,从楼板方案和综合造价两方面对比PH板和传统叠合板,以期让装配式建筑从业者更加深入的了解PH板的特点和价格,从而推动装配式建筑发展。


楼板方案对比

该项目标准轴网8.7×9m,原方案采用12块钢筋桁架预制混凝土叠合板(以下称传统叠合板)+2根次梁(250×600mm),如图1。这种传统方案板块多,规格细碎,而且传统叠合板底板厚度为60mm,楼板四面出筋,板块自重大,吊装效率低,安装速度慢;另外,采用传统叠合板,楼板需做到130mm,全楼自重较大。


若采用PH板+PH次梁方案,即可实现一个标准轴网内4块大板+1根次梁(PH150×500),如图2。PH免撑板由UHPC上弦肋、单排钢管腹杆和预应力薄底板组成。由于采用了UHPC上弦肋,所以刚度大,可做超宽大跨板(3m×15m),叠合板也可做薄至35mm,自重轻,从而吊装效率高,施工速度大幅提高;另外,采用PH板,楼板仅需做到120mm甚至更小,减小全楼自重,从而降低荷载,节省造价。



图1 传统叠合板方案

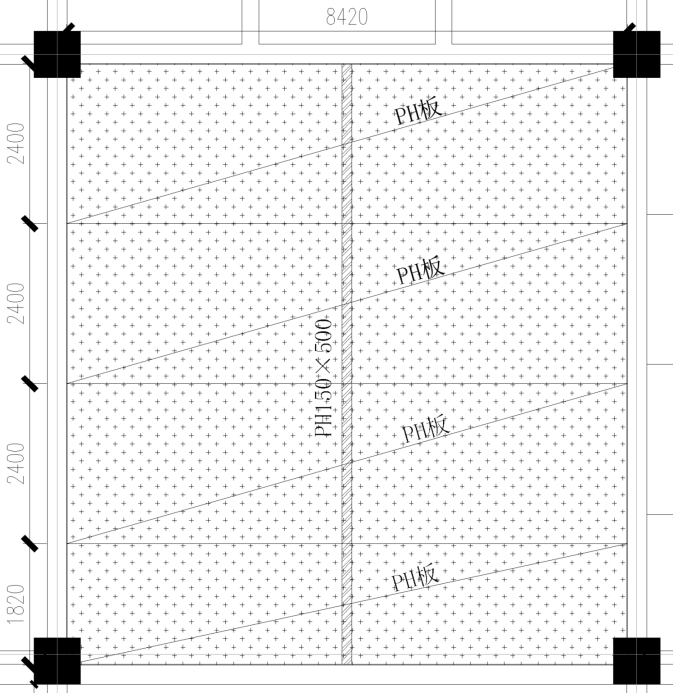

图2  PH板方案


综合造价对比

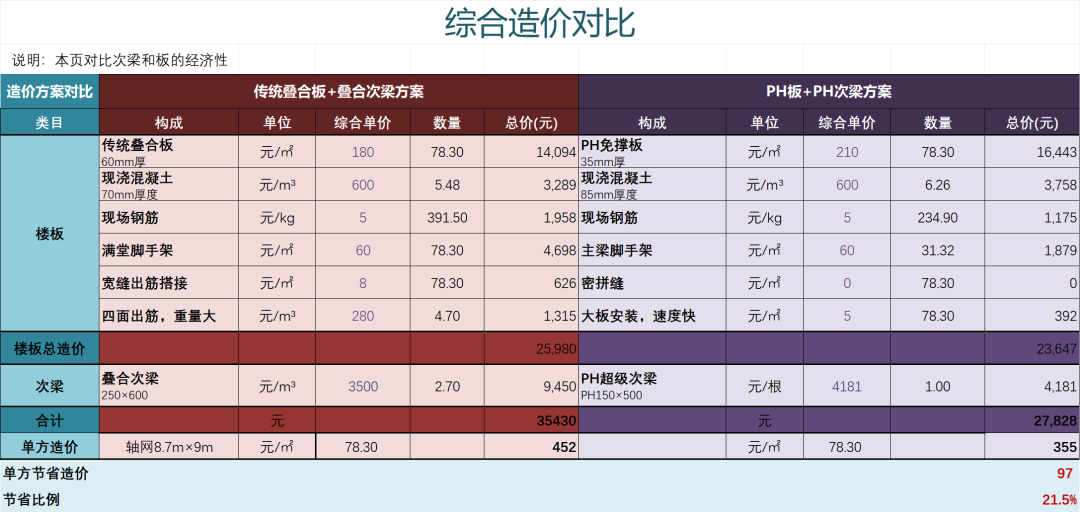

我们来做一个造价对比。PH板按照210元/m²的单价进行计算,传统叠合板按照180元/m²的单价来进行计算。对于办公楼项目而言,PH板方案较传统叠合板方案的综合造价预计降低约97元/m²,比例达到21.5%,主要体现在以下几个方面:


  • (1)现场钢筋用量低。由于PH板采用了预应力叠合板,已经承受了使用阶段的所有恒载,后配钢筋只需要承受活荷载即可,所以现场配筋用量少。

  • (2)脚手架搭设减少。传统叠合板方案需要满堂撑;而PH板采用预应力底板和高性能混凝土肋,抗弯刚度提高了4~5倍,可实现板下5m免支撑,从而减少70%措施费。

  • (3)无需宽缝搭接费用。传统叠合板由60mm底板和70mm现浇层组成,采用附加钢筋密拼缝搭接容易出现板底开裂现象,一般采用宽缝出筋拼接,因此会产生搭接费用。而PH板底板厚度仅35mm,采用密拼缝做法不容易开裂,无此项费用。

  • (4)大板安装效率高。PH板自重约80kg/m²,可做3m×15m超大板块,3个工人5分钟即可安装完成,吊装效率高,施工速度快;而传统叠合板自重大,板块多,耗费人工和塔吊使用时间。

  • (5)PH板免撑跨度大,可减少次梁根数。PH次梁是一种标准化次梁,造价低,防腐防火性能好;对于办公楼而言,一个标准轴网内仅需布置1根次梁,和PH免撑板组合形成PH楼盖,可有效降低办公楼项目造价。




项目案例





通过对上海某办公楼项目的分析,PH免撑板在楼板方案和综合造价方面均展现出显著优势。其高刚度、轻自重、安装效率高和综合成本低等特点,使其在装配式建筑中具有广阔的应用前景。希望本次对比分析能够推动PH免撑板在更多项目中的应用,进一步促进装配式建筑的发展。
