BIM案例 | 长沙机场GTC项目BIM应用

长沙机场GTC项目位于长沙市黄花镇，总建筑面积为49.54万平方米，由9个单体构成，采用空间立体式布局。项目由中建五局牵头，联合中铁建工和湖南六建共同实施。项目建成后将成为国内换乘效率最高的机场立体枢纽之一，被列为“十四五”重点建设项目，并成功立项为住房城乡建设部科技示范项目。

数智化策划

项目采用“数智建造”理念，全面应用智慧工地综合管理系统进行数字化管理，实现项目员工、客户及供方的线上协同办公和可视化远程管控。成立联合体管理模式，设立BIM中心，组建20余人的BIM团队，集中解决复杂交通枢纽项目的建造难题。

BIM数字化应用

1.协同建模：

通过中建五局自主研发的“中建元协同”平台和BIMBase轻量化平台，实现各专业协同建模和线上提资，提升协同效率，建模效率提高近60%。

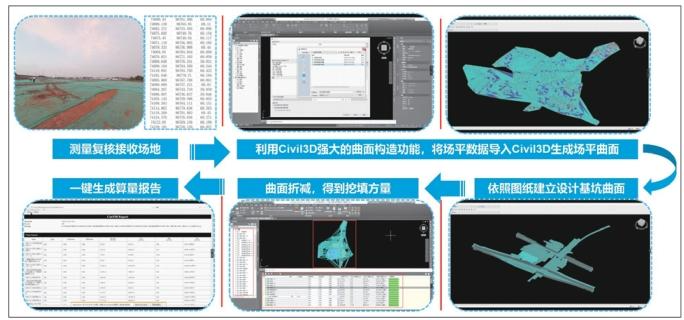

2.土石方算量：

利用Civil3D算量软件导入地形图和地质勘探数据，自动生成地表模型，精确计算土方量，大幅提高效率和准确性。

3.施工动画模拟：

通过建模软件生成施工动画模拟，直观展示施工过程，进行冲突检测和优化，改进工艺，调整顺序。

4.4D进度模拟：

使用BIM软件建立建筑模型和时间轴，关联施工计划和工期，生成WBS码，实现4D进度模拟，提高施工效率和准确性。

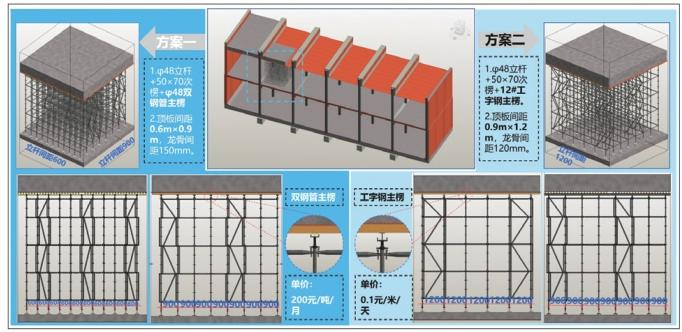

5.方案比选：

在地铁标准段主体结构的高大支模方案设计中，通过BIM软件比较两种方案，确定最优方案，节约成本。

6.BIM+AR、VR技术应用：

通过AR、VR技术和物联网大数据，虚拟化现场施工，提供精准的施工指导，提高施工效率。

智慧工地

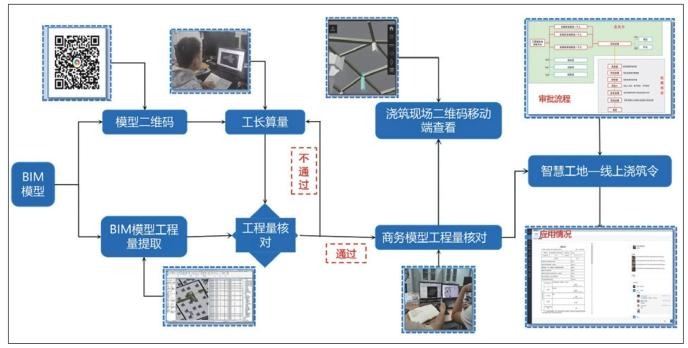

1.线上限额领料：

建立高精度BIM模型，快速导出工程量，实现线上限额领料，提高管理效率和透明度。

2.自动监测：

采用自动化和高智能的监测系统，实时监测施工数据，接入云筑智联管理平台，提高安全检查效率和准确性。

3.AI自动识别：

利用摄像头资源和AI算法，实现视频中人体异常行为和目标物品的有效检测，发出警报，实现事前预警和事后规范管理。

该项目通过BIM技术与施工管理结合，在进度控制、方案比选、成本节约和安全性评估方面取得显著成果。使用4D进度模拟提高了施工效率和准确性，节约了成本。仿真模拟和有限元分析确保了深基坑工程的安全性。AR、VR技术和智慧工地平台的运用，提升了施工指导的精准度和效率。这些技术手段为我国建筑行业提供了有益的参考和借鉴。
