BIM 应 用 流 程
1.1、应用流程

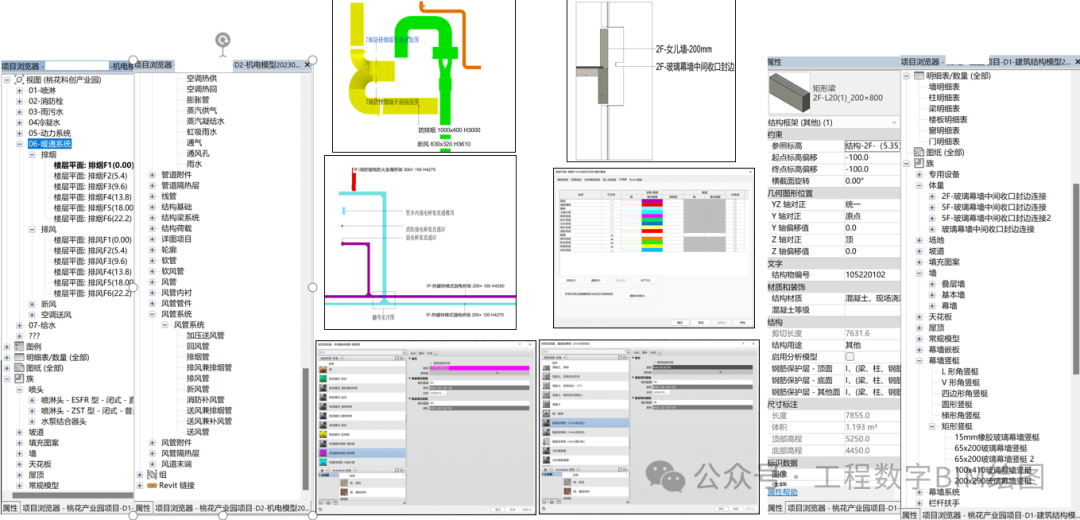

1.2、项目建模样板
BIM 技 术 应 用(节选)

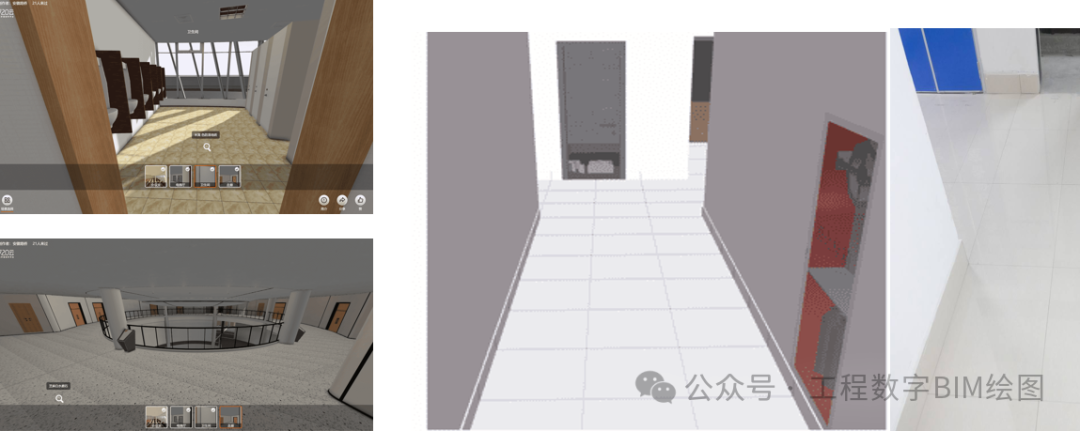

2.1、精装修
施工难点:室内装修是项目创优的关注重点,并且C1单体为弧形结构、瓷砖对缝、排布切割是施工过程中的难点。
BIM对策:为保障会展中心及公共生活区域的装修品质,基于现场实测创建精装修三维模型,全面展示其装修效果,同时输出瓷砖数量编号、尺寸,直接按图加工,提高现场装修质量。
2.2、工程量统计
项目从策划阶段即充分考虑工程量提取需求,建模过程中对构件进行分楼层分区域分类型命名,通过类别参数软件快速提取各个单体楼层,地下室作业区混凝土及防水层工程量,合理控制物料采购达到控制成本的目的。

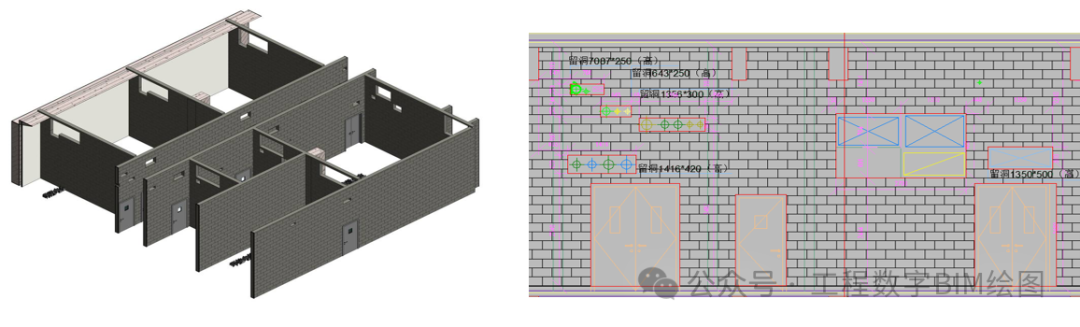

2.3、砌体排布
施工难点:传统施工方式由劳务班组直接砌筑,砌筑质量及砌体用量无法精确控制。
BIM对策:根据砌体结构要求,采用红瓦插件设定砖块尺寸600*240*200,对墙体自动排布,并统计砌体量,输出排布图纸从而保证砌筑质量,节约成本。
2.4、机电洞口预留
施工难点:本项目作为EPC工程,采用边设计边施工的方式,图纸审查深度和范围严重影响施工质量、安全与成本。
BIM对策:整合机电与建筑模型,利用红瓦插件开洞功能,对穿墙管线进行孔洞定位标记,导出洞口预留图,在现场砌筑过程中提前将管线孔洞预留,提高洞口预留准确性,以及避免二期开凿孔洞,省时省工。
2.5、净高分析
施工难点:本项目地下室面积大、降板区域多且梁的形式多样,难以精确掌握各个分区空间情况,采取针对性措施。
BIM对策:通过对地下室梁板结构高度进行净高检查,生成梁下净高分析图、板下净高分析图以及管线净高排布图。

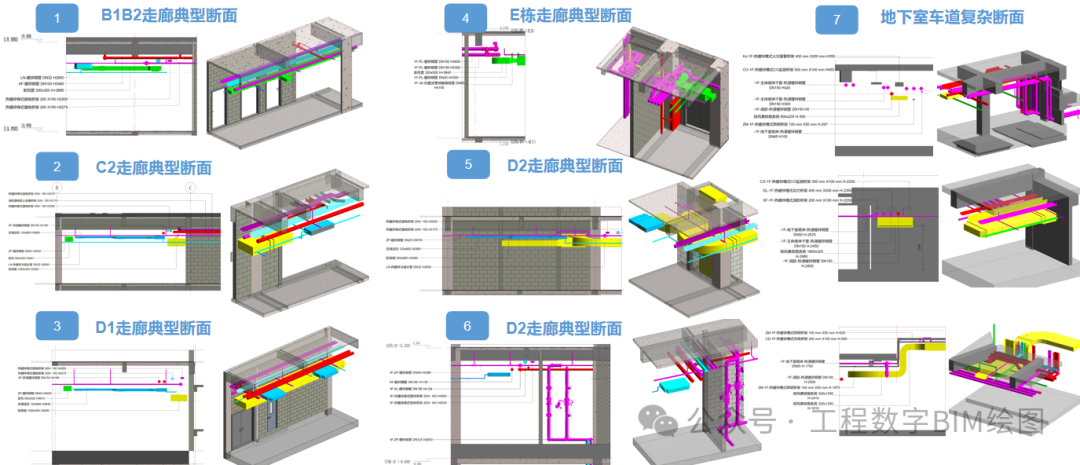

2.6、管综深化
管线深化依据机电管线设计规范以及现场施工工艺要求,充分考虑管线调整避让原则、安装必须的作业空间以及成本经济因素进行实施,最终达到指导现场安装的目的。
2.7、管综深化
管线深化依据机电管线设计规范以及现场施工工艺要求,充分考虑管线调整避让原则、安装必须的作业空间以及成本经济因素进行实施,最终达到指导现场安装的目的。
2.8、机房深化
本项目地下室设置一处消防泵房,3处报警阀间,作为重点施工区域,也是运维阶段重点管理部位,利用BIM技术针对消防泵房、报警阀间等重要设备房间,进行机房整体优化,保证机房内管道安装平直美观、层次分明,管道设备标识清晰明了,操作便捷。
2.9、管井深化
施工难点:针对管井管线属于隐蔽部位,应项目部要求采用BIM进行管井深化排布,提高空间协调性。
BIM对策:通过BIM模型的协调和优化,减少施工现场的人工测量和调整,提高施工效率。
