BIM技术在幕墙设计中的应用

近年，建筑信息模型（BIM，Building Information Modeling）深入到工程建设行业的方方面面。下面以长沙A9项目为例，看看BIM技术是如何应用在幕墙设计中。

一、项目概况

A9售楼部位于湖南长沙湘江新区，地理位置独特，是一个典型的异形建筑。幕墙面积2200平米，主要有玻璃幕墙和铝板幕墙，均为异形幕墙，其造型新颖，独特。

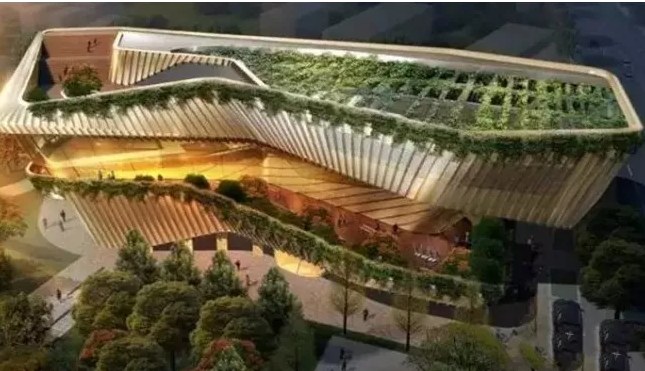

项目业主提供“概念图”

二、BIM技术在幕墙设计中的应用

1.BIM建模

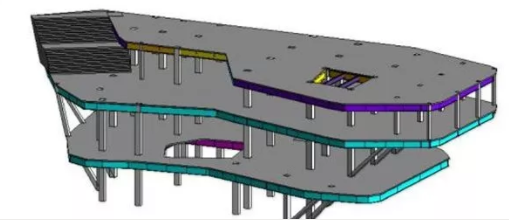

确定本项目的坐标原点。采用统一的项目坐标原点，使不同软件的模型相互间快速准确链接在软件固定的位置中。在Revit软件里建立项目公用轴网、标高。把“项目公用轴网”文件另存为“建筑结构模型”文件，依据建筑结构施工图创建建筑结构模型。

依据幕墙设计图纸创建玻璃幕墙体量，在Revit里点“新建概念体量”再点“公制体量”，把处理好原点的幕墙平面图纸导入到Revit体量文件中。依据幕墙方案图纸创建玻璃幕墙体量。

依据幕墙设计图纸，利用Rhino软件创建铝板幕墙表皮。

在Revit软件中打开“建筑结构模型”文件另存为“建筑幕墙模型文件”，把玻璃幕墙面板模型和“SAT”格式的铝板面板模型导入到“建筑幕墙模型”文件中可以很直观的看出幕墙的碰撞问题。在Revit 软件中导出格式为“NWD”的文件，在Navisworks软件中打开进行碰撞检查，找出设计缺陷，通过验算，确定幕墙方案。

2.幕墙方案优化设计

消除幕墙与结构间的碰撞问题，优化幕墙设计方案，节约工程成本。

A、玻璃幕墙部分：把曲面玻璃面板优化为平面玻璃面板，赋予玻璃幕墙空间坐标点可驱动参数。在Revit里给玻璃幕墙各空间坐标点命名并添加尺寸参数，目的是当施工现场的测量数据导入到模型中，实现模型数据与现场同步。

在“族类型”里可以依据现场坐标点来调整玻璃幕墙坐标点数据

B、铝板部分：

Rhino结合Grasshoper由定位点建立铝板外表面，优化成可方便加工的平板或单曲板块

在Rhino软件里对大面铝板编号，用Grasshoper插件进行分割铝板大面，并建模铝装饰条

利用Grasshoper插件在Rhino软件里绘制铝板展开图

重新生成玻璃面板模型（Revit创建）与铝板面板模型(Rhino创建)，并做好分格，该项目玻璃幕墙主要为两种玻璃，分别以绿色和蓝色来区分。玻璃幕墙模型、铝板幕墙模型、结构模型组合。

优化之后再次碰撞检查

3.从模型中导出相关的图纸

在Revit软件中分别对各个立面进行标注，导出图纸。

幕墙的立面

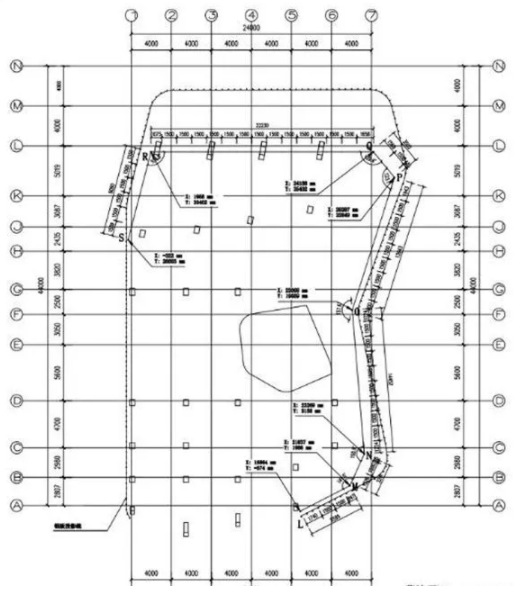

导出平面图纸，在CAD里标注好幕墙分格，以及每樘玻璃幕墙的平面坐标点

导出幕墙的展开图，在CAD软件里打开，标注好

三、项目总结

BIM软件的应用，成功解决异形幕墙的设计。

施工完成全景图

施工完成局部图

施工队根据BIM模型和导出的坐标控制点进行放线，提前把异形面板计划单交给厂家进行生产，大大减少工作量，工期得到了保证，降低了设计和施工成本，同时保证了幕墙效果，得到了业主和建筑设计单位的赞扬。
