“装配式”地面系统，如何与地暖集成？

今天会分享装配式架空地面系统及集成地暖的相关知识。内容主要包括：

1）装配式架空地面

装配式架空地面是指主要采用干式工法工厂生产、现场组合安装而成的集成化地面，由可调节支撑构造和面层构成。通过调节支撑地脚使地面达到统一高度，然后在其上安装刨花板、硅酸钙板等结构受力板，并铺设地面饰面材料。架空空腔内可以敷设排水、采暖、电气等管线设备。

2）装配式架空集成地暖

装配式架空集成地暖结构由饰面层、地暖层、支撑件组成。地暖层设于饰面层下方，地暖层上表面设有嵌装地暖管的安装槽。安装槽包括沿保温横向及纵向等间距设置的横向槽和纵向槽，横向槽和纵向槽相互连通形成网格状。支撑件由连接件、支撑顶座和固定底座组成，其连接件的顶端与支撑顶座的底端固定连接，并通过轴向调节结构与固定底座连接。

1）装配式架空地面通过配构件实现地面架空，主要具备4个特点及优势——

a.便于调平：通过不同规格的调节支脚可以对地面进行快速调平；

b.高效快捷：全干法作业，所有部品部件均为工厂化生产，现场直接装配，无须二次裁切，无粉尘、无建筑垃圾，安装简单快捷，可以快速地提高施工效率；

c.节省空间：架空层内可敷设地面管线，管线敷设无须剔槽或占用额外空间，可以提高空间利用率；

d.便于检修：所有部品均为标准化生产，可进行单独拆卸。此外，安装时还设置了检修口，有利于后期产品维修和更换。

2）装配式集成地暖的4个特征

a.快速高效：首先，通过调平龙骨将支撑件固定为整体，对其进行统一调平。在不占用多余空间的情况下能够快速地提高地面调平效率，保证安装质量，避免了像传统调平方式那样要对支脚进行逐一调平。其次，地暖层中的保温板是由硅酸钙板和挤塑板在工厂进行工业化复合而成，现场直接装配，可以减少安装步骤，提高安装效率；

b.传热效率高：地暖层采用挤塑板保温板和碳晶硅反射膜，表面均具备散热功能。地面升温仅需20～30 min，导热速度是普通金属板的6倍，缩短导热时间，有效地减少热损，达到节能50%的目标；

c.便于检修：支撑件和地暖层均为工厂化生产，现场无须再二次加工。各部件之间连接牢固，可实现快速装配、快速调平、完全拆卸，全过程干法作业，无噪声、无粉尘、无垃圾。地暖层与地面之间形成的架空空腔，可以敷设地面水电管线，在后期维护中，只需要拆除饰面层即可对地暖管进行更换维修，整体操作简便快捷；

d.绿色节能：所有部品均为绿色环保建材，零甲醛、零污染。地暖管线直接铺设在地暖层的槽口内，不仅能够节省地面空间，而且还可以利用安装槽将地暖管周边进行支撑保护，避免地暖管损坏。此外，地面无须再做回填处理，施工安全，易于找到检修位置。

1）荷载

传统地面、地暖：通常都需要铺水泥垫层或回填层，对建筑荷载较大；

装配式架空地面及集成地暖系统：通过配构件实现地面架空，对建筑荷载小；

2）平整度

传统地面、地暖：逐块逐步调整调平，高差通常在±3-5㎜，平整度较差；

装配式架空地面及集成地暖系统：通过可调支脚和平衡板双重调节，平整度好，误差可控制在±1-2㎜之间；

3）施工效率

传统地面、地暖：传统施工工艺工序，施工效率受人工、天气、环境等因素影响，施工速度慢；

装配式架空地面及集成地暖系统：全干法作业，所有部品部件均为工厂化生产，现场直接装配，无须二次裁切，施工效率高。

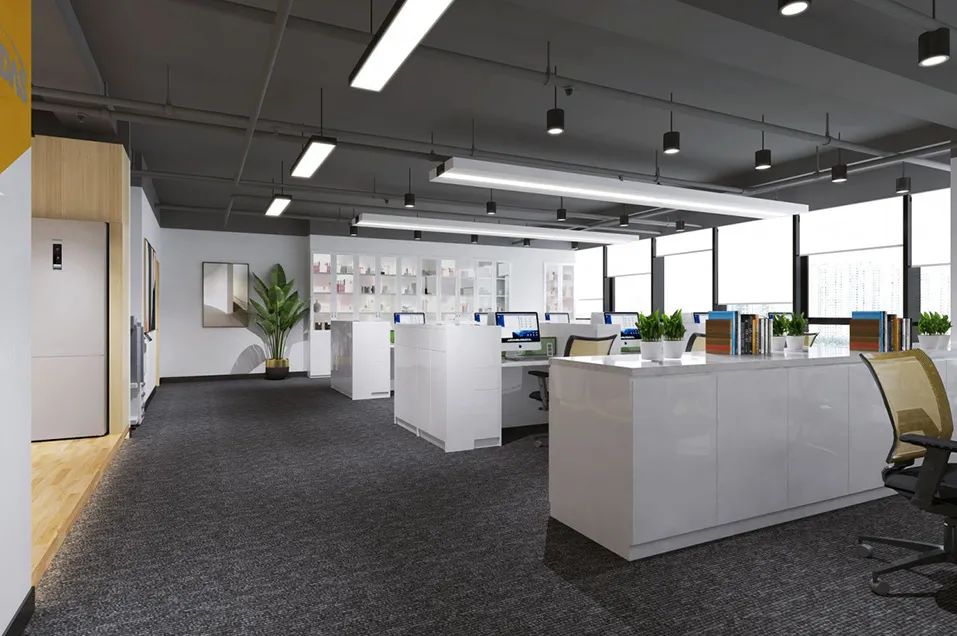

装配式架空集成地暖地面不仅适用于住宅建筑中的起居室、卧室、厨房、公共区域等空间，而且也适用于办公建筑中的办公室、会议室等区域。就饰面材料而言，可以使用实木地板、实木复合地板、强化复合地板瓷砖、复合瓷砖、石材及弹性地板（卷材）等材料。下面我们来看看装配式架空地面及集成地暖系统的实际应用。

装配式架空地面及集成地暖系统具有施工快速、便捷的特点，并且由于是装配式工艺，后期检修的时候也非常方便。下面我们就来看看装配式架空地面及集成地暖系统的施工工艺吧！

1）测量放线

在要铺设架空地板的地面上，根据架空地板的排板图和现场的轴线位置，放出架空地板的地面分格线，并在墙上弹出水平控制线。校对支撑件是否与管线相冲突，有冲突的地方及时进行调整；

2）基层修补及清理

在排板横竖线交叉位置，即安装底座（支撑脚座）的位置处，为达到满意的支撑效果，可将底层地板磨平或进行砂浆填补找平；

3）地面除尘

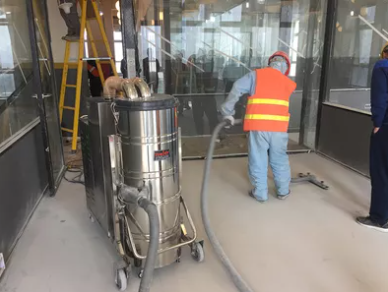

在开始安装前，用真空吸尘器将底层地面上的所有灰尘、土和施工碎片全部清除干净。基层含水率小于8%，在地面上按照设计或实际情况涂刷绝缘脂或防潮封闭清漆；

4）安装支撑脚

对中心线后用粘接剂（环氧树脂）抹在支撑杆的底座上，并用锚固螺栓将地板支撑脚牢固的安装在底层地板上。支撑脚的间距按照活动地板的规格确定（一般为 600*600）；

5）调整支撑脚标高

根据地面标高情况，拉纵横水平通线调整支撑脚的高度，并用水平仪逐点抄平后用拧螺纹、 套等方式进行升高或降低以达到标高要求。调整好后，在螺纹（或铝柱上）加一个调平螺母和带有防震动移位的调平螺母；

6）面板安装

安装饰面板前必须再次核查管线等设备接点是否完成。在板面组装四周要画线，使其连接适配，板面与垂直面相接处的缝隙不大于3mm。用便携式抬高器具铺设面板，用真空吸尘器全面清理（包括所安装的面板、支座的背正面），板的切割不要在正在施工的房间内。调整活动地板缝隙使之顺直；

7）墙地面衔接与收口处理

读到这里你可能会有个疑问：墙面与地面是如何衔接的呢？很简单，以下图中的装配式玻璃隔墙和装配式架空地面为例，在天花和地面中安装U型铝槽接口，只需将玻璃两端对齐并卡在接口中固定好，装配式玻璃隔墙就安装好了。其他类型的如：金属隔墙，其安装方式也和玻璃隔墙类似，只是材质上有所区别。

我们再来了解一下收口问题，关于收口，这里稍微拓展一下。装配式内装体系中，对于收边收口也有着对应的装配式收口技术。各个功能性收口部件和其他装配式内装系统一样，也都是工厂生产，现场安装的。例如：门槛石收口、门窗套收口、墙地收口、顶墙收口等。

▲门槛石收口

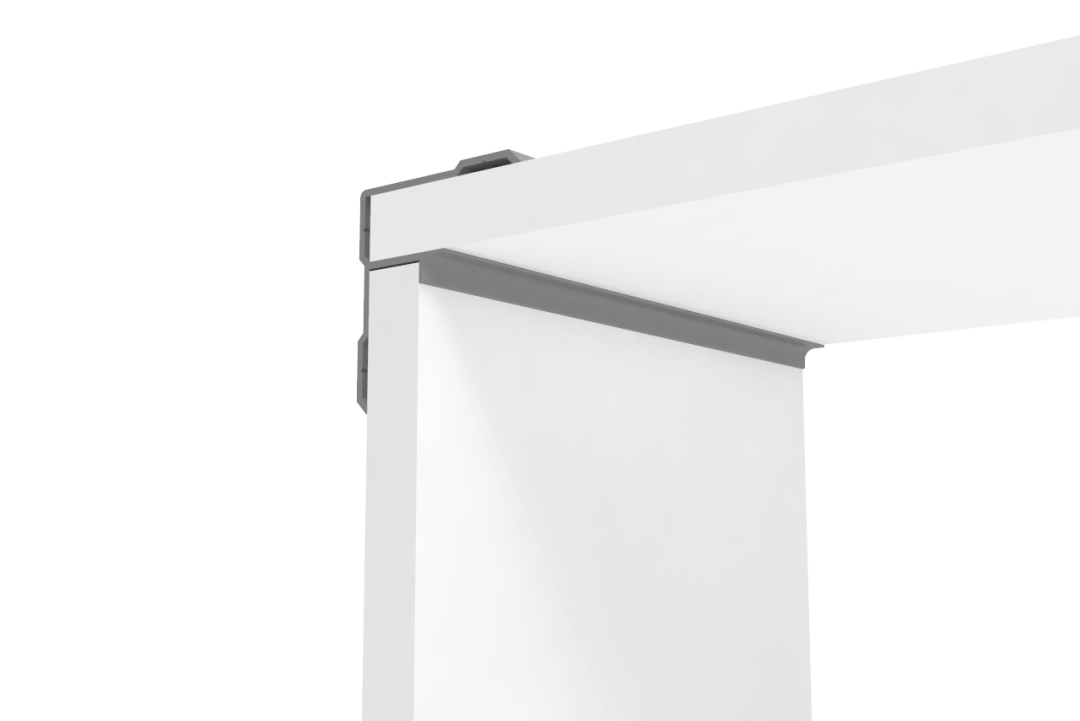

▲门窗套收口

▲墙地收口

▲顶墙收口

在进行装配式架空地面施工时，饰面板与墙面之间应预留伸缩缝，伸缩缝宽度不低于10㎜，要求基本平直整齐。饰面板安装完毕后，伸缩缝内无灰尘、杂物。伸缩缝清理干净之后，就可以安装收口条或者踢脚线了。

8）清理和面层保护

铺设后的地面用真空吸尘器全面清扫，然后报验收，检查合格后用塑料布覆盖严密，防止灰尘的进入或被其它施工人员破坏。

1）架空地板基层检查，平整度是否符合要求，基层有无开裂等。

2）分（集）水器安装

3）铺设地暖模组

4）加热管安装

5）清洗试压

6）验收

7）饰面层施工

1）注意保护好上道工序已完成的室内各分项分部工程成品质量，运输和施工中对门窗框、 设备及其工程配件要妥善保护；

2）活动地板等配套系列材料进场后，应设专人负责检查验收其规格、数量并做好保管工作，特别注意在运输、装卸、堆放过程中要注意保护板面不受损坏；

3）在整个施工安装过程中要特别注意边施工边清理，使用的环氧树脂胶和乳胶液体应及时清理干净，严防污染成品；

4）在已经铺设好的地板上行走或进行其他作业时，应穿泡沫塑料拖鞋或干净胶鞋，不能穿带有钉的鞋子，避免用锐器等破坏面板。

装配式架空地面及集成地暖系统采用全干式施工，架空地面不仅后期检修方便，并且还降低了楼板的荷载，减轻了建筑物的重量，采用的材料也都是绿色节能的材料。在国家大力发展装配式建筑的同时，装配式内装也在同步发展中，相信在不久的将来装配式主体与内装一体化也会变为建筑行业的常态。

好了，今天的内容就讲到这了。小伙伴们，有没有什么问题呢？欢迎留言告诉小编！最后还是用一张思维导图总结一下今天的重点：
